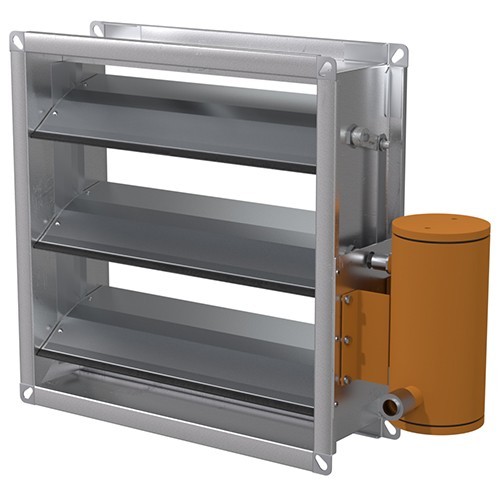

Клапан воздушный ЗАТВОР-Ex
← Назад к списку
Клапаны воздушные взрывозащищенные ЗАТВОР предназначены для работы в
системах вентиляции с предельным значением давления до 2000 Па.
Климатические условия и категория размещения по ГОСТ 15150-69 - У3.
Температура перемещаемой среды: от -20 °С до +50 °С.
Клапаны воздушные взрывозащищенные с маркировкой взрывозащиты
1Ex db h IIC T6 Gb X и Ex h tb IIIC T85°С Db X. По защищенности от воспламенения горючей пыли взрывозащищенная оболочка соответствует исполнению с маркировкой Ex db IIC Gb U и Ex tb IIIC Db U.
Клапан ЗАТВОР состоит из:
- корпуса коробчатого типа, изготовленного из оцинкованной стали;
- стальной взрывозащищенной оболочки;
- ламелей выполненных из усиленного алюминиевого профиля;
- пружинного торцевого уплотнителя для уменьшения протечек.
Воздушные клапаны ЗАТВОР-Р (с симметричным раскрытием ламелей) предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования.
Отличительной особенностью клапана ЗАТВОР-Р является предохранение от срыва потока, гидроударов и заклиниваний в промежуточных положениях.
Характеристики
- 500х500 – типоразмер по прямоугольному проходному сечению (LxH), мм
- Р-Ik/220 – электрический реверсивный привод с напряжением питания 220В
