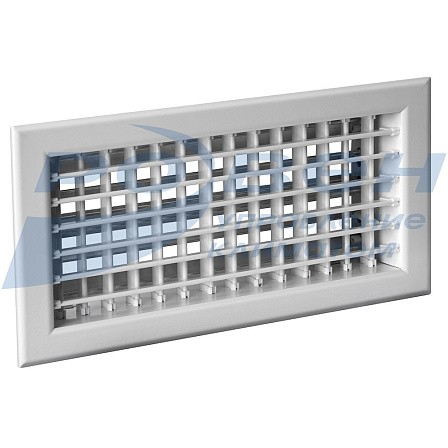

Решетка вентиляционная с регулятором расхода воздуха РВр-2, РВро-2

Решетки вентиляционные регулируемые предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Решетки вентиляционные регулируемые предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования.

Наличие подвижных жалюзи позволяет распределить потоки воздуха в соответствии с требованиями, предъявляемыми к помещениям. Так как воздухораспределительные решетки являются конечными элементами систем распределения воздуха в помещениях, к ним предъявляются повышенные требования к внешнему виду. Корпус решетки и жалюзи изготавливаются из алюминиевого профиля. Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.

Для монтажа в тонкостенные проемы решетки могут дополнительно комплектоваться монтажной рамкой. Настенный монтаж рекомендуется производить с помощью пружинных фиксаторов, потолочный монтаж - с помощью самонарезающих винтов.

Палитра нестандартных цветов окраски


Монтаж воздухораспределителей


Коэффициент местного сопротивления решеток РВ, отнесенный к скорости в «живом сечении» - 3,0.



Габаритные и присоединительные размеры


L - длина монтажного проема, мм;
H - высота монтажного проема, мм;
L(H)-18 - размеры внутреннего сечения решеток, мм;
L(H)+35 - габаритные размеры решетки, мм;
А - глубина решетки, мм:

  • РВр-2 – 90 мм (45 мм + 45 мм) (съемный регулятор);
  • РВр-2 - 70 мм ( с интегрированным регулятором).

Решетки РВр-2 оснащаются регуляторами расхода воздуха: интегрированными в корпус решетки или съемным.
В интегрированных регуляторах расхода воздуха регулирование осуществляется с помощью рычажного механизма вручную.
Съемные регуляторы расхода воздуха устанавливается на внутреннюю часть рамки вентиляционной решетки. Регулировка осуществляется поворотом шестерен с помощью ручного инструмента, например, отвертки.
Решетки РВро отличаются наличием отверстий в рамке для удобства крепления при монтаже с помощью самонарезающих винтов и не комплектуются пружинными фиксаторами.
Минимальный размер вентиляционных решеток 100х100 мм, далее с шагом 25 мм в любом сочетании.

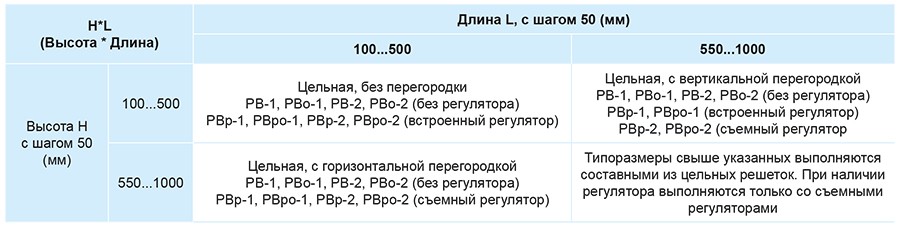

Решетки вентиляционные изготавливаются с перегородками и без. Максимальный размер решетки без перегородки 500х500мм (HxL).
Вентиляционные решетки с размером свыше 500*500 мм изготавливаются с перегородкой, но при условии, что одна из сторон не превышает 500 мм, а другая не превышает 1000 мм. Максимально возможные размеры  цельной решетки 500х1000 мм (HxL) или 1000х500 мм (HxL). Решетки с размерами выше указанных (HxL) выпускаются в виде модулей.
Решетки РВр-2 (РВро-2) с размерами не превышающими 500*500 мм изготавливаются с интегрированным регулятором расхода воздуха.
Решетки РВр-2 (РВро-2) с размером свыше 500*500 мм изготавливаются со съемным регулятором, но с учетом максимальных размеров 500х1000 мм (HxL) или 1000х500 мм (HxL).

Массы решеток РВр-2

Массы решеток РВр-2.jpg

МАРКИРОВКА:

РВр-2-150*300 RAL9016
           где:    РВр – решетка вентиляционная с регулятором расхода воздуха;
                        (РВро - решетка вентиляционная с регулятором расхода воздуха с отверстиями для крепления);
                     2 – рядность решетки (двухрядная);
                    150*300 – установочный размер решетки (HxL), мм;
                     RAL9016 – цвет окраски решетки по каталогу RAL.

Не представленные в наличии модели доступны к поставке под заказ
