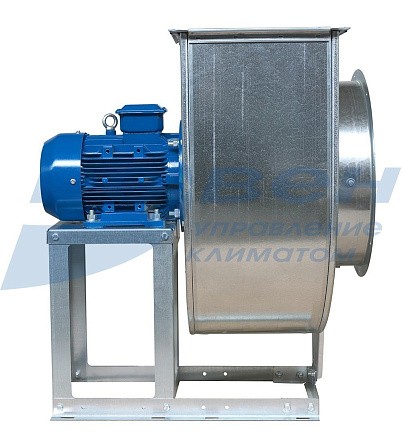

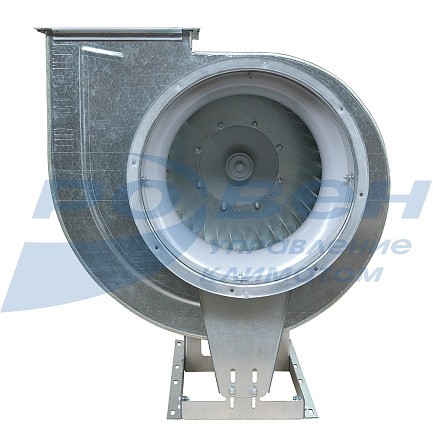

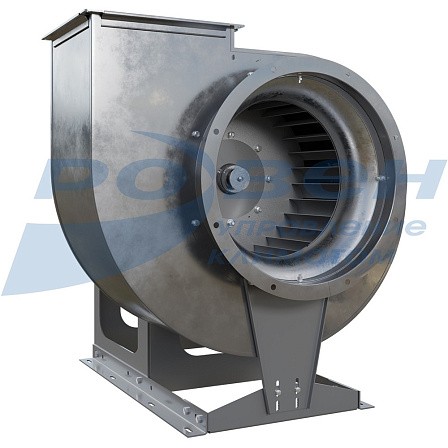

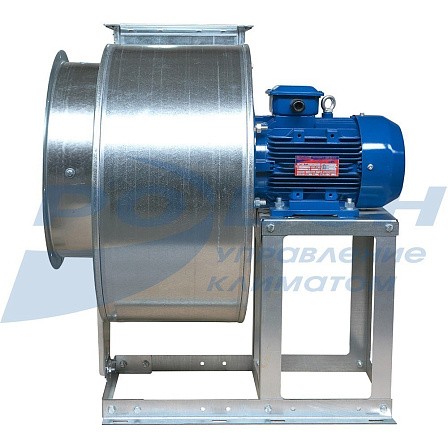

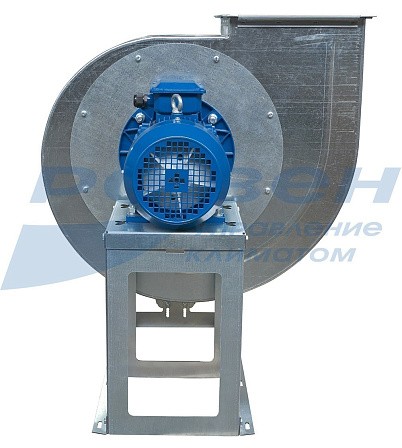

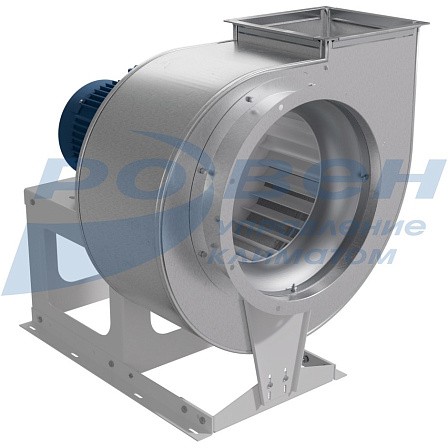

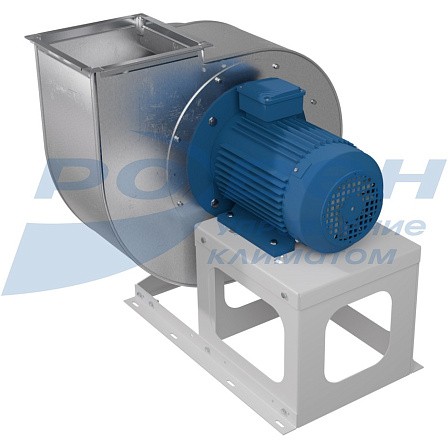

Вентилятор радиальный ВЦ-14-46 общепромышленного исполнения

Вентиляторы серии ВЦ-14-46 общепромышленного назначения представляют собой радиальные вентиляторы среднего давления с загнутыми вперед лопатками специальной формы с рабочим колесом левого или правого вращения.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить
Руководства

Вентиляторы серии ВЦ-14-46 представляют собой радиальные вентиляторы с загнутыми вперед лопатками специальной формы с рабочим колесом левого или правого вращения.
В зависимости от исполнения такие вентиляторы могут перемещать газы с температурой от -40 °С до +80 °С.
Вентиляторы выпускаются в общепромышленном исполнении.

Дополнительное оборудование для монтажа радиальных вентиляторов ВЦ-14-46

ВЦ-14-46-О, спец_доп для монтажа.jpg

Наименование

Описание

1

Вставка гибкая круглая

ВГК-ВР/ВЦ

Вставки гибкие круглые предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

2

Вставка гибкая прямоугольная

ВГП-ВР/ВЦ

Вставки гибкие прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду

3

Клапан вертикального выброса

КВВ-ВР/ВЦ

Клапан вертикального выброса предназначен для защиты выходного фланца вентилятора от атмосферных осадков при угле поворота корпуса вентилятора 0°

4

Козырёк защитный

Козырек-ВР/ВЦ

Козырек защитный, устанавливают на выходное отверстие для защиты от осадков; установка возможна только при положении корпуса 90° и 270°

5

Виброизоляторы

Виброизоляторы устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент

6

Кожух ЭД-ВР/ВЦ

Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице

7

Решетка защитная БАСКЕТ-ВР/ВЦ

Решетка защитная служит для защиты радиальных вентиляторов и систем вентиляции от попадания в них посторонних предметов

Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

Исполнение вентиляторов

Исполнение

Условное обозначение

Температура перемещаемой среды, ºС

Материал

Назначение

Общепромышленное

О

-40 … +80

Оцинкованная сталь

Для перемещения воздуха и других газопаровоздушных смесей, не вызывающих ускоренной коррозии оцинкованной стали, не содержащих липких веществ, волокнистых материалов, с содержанием пыли и др. твердых примесей не более 100 мг/м3

Полная информация о вентиляторах ВЦ-14-46 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".

Вентиляторы ВЦ-14-46 специального назначения можно посмотреть в соответствующем разделе.

Файлы
Вентиляторы радиальные ВЦ-14-46.pdf

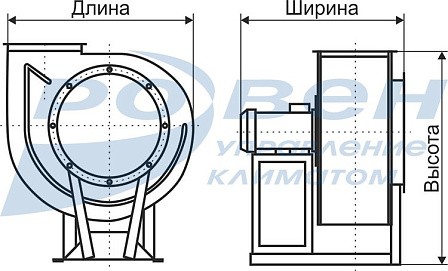

Габаритные и присоединительные размеры


вентилятора

Габарит

электродвигателя

A*

A1

A2

A3

B max

B1

H** max

H1 max

H2

H3

d

d1

a

h

45°

90°, 270°

135°, 315°

45°

90°

ВЦ-14-46-2,0

56

351

329

349

442

200

151

130

416

160

454

558

500

282

177

172

213

235

140

161

63

351

329

349

442

200

151

130

436

160

462

566

508

290

177

172

213

235

140

161

71

351

329

349

442

200

151

130

475

160

470

574

516

299

177

172

213

235

140

161

80

351

329

349

442

200

151

130

487

160

479

583

583

308

177

172

213

235

140

161

ВЦ-14-46-2,5

71

440

410

427

542

251

189

163

509

177

524

655

591

321

224

203

250

289

175

194

90

440

410

427

542

251

189

163

576

177

543

674

610

340

224

203

250

289

175

194

100

440

410

427

542

251

189

163

607

177

553

684

620

350

224

203

250

289

175

194

112

440

410

427

542

251

189

163

622

177

565

658

575

362

224

203

250

289

175

194

ВЦ-14-46-3,15

71

552

514

520

664

315

237

205

560

202

635

800

726

411

278

244

315

349

220,5

240,5

80

552

514

520

664

315

237

205

590

202

644

804

735

420

278

244

315

349

220,5

240,5

90

552

514

520

664

315

237

205

626

202

654

819

745

430

278

244

315

349

220,5

240,5

100

552

514

520

664

315

237

205

636

202

664

829

755

440

278

244

315

349

220,5

240,5

ВЦ-14-46-4,0

80

702

656

650

834

401

301

258

660

232

780

990

906

486

358

297

400

434

280

300

90

702

656

650

834

401

301

258

691

232

793

1000

916

495

358

297

400

434

280

300

100

702

656

650

834

401

301

258

722

232

803

1010

926

506

358

297

400

434

280

300

112

702

656

650

834

401

301

258

739

232

815

1022

938

518

358

297

400

434

280

300

132

702

656

650

834

401

301

258

814

232

780

1042

958

538

358

297

400

434

280

300

ВЦ-14-46-5,0

100

877

818

798

1037

501

376

396

781

269

986

1219

1120

599

440

359

500

534

350

379

112

877

818

798

1037

501

376

396

799

269

972

1230

1132

612

440

359

500

534

350

379

132

877

818

798

1037

501

376

396

834

269

957

1258

1159

597

440

359

500

534

350

379

160

877

818

798

1037

501

376

396

934

269

984

1330

1230

625

440

359

500

534

350

379

180

877

818

798

1037

501

376

396

1074

269

1005

1306

1207

645

440

359

500

534

350

379

ВЦ-14-46-6,3

132

1107

1026

993

1288

631

476

404

973

343

1174

1510

1391

734

554

441

630

665

441

470

160

1107

1026

993

1288

631

476

404

1121

343

1201

1538

1420

760

554

441

630

665

441

470

180

1107

1026

993

1288

631

476

404

1201

343

1166

1558

1434

780

554

441

630

665

441

470

200

1107

1026

993

1288

631

476

404

1231

343

1187

1588

1459

800

554

441

630

665

441

470

225

1107

1026

993

1288

631

476

404

1256

343

1213

1614

1465

825

554

441

630

665

441

470

* Размер, зависящий от положения корпуса вентилятора.
** Максимальная высота при различных положениях корпуса вентилятора (0°, 45°, 90°).
Габаритные размеры Bmax и H1max соответственно зависят от устанавливаемого двигателя. Габаритный размер Hmax зависит от положения корпуса и устанавливаемого двигателя.

Оборудование с большей производительностью и в больших типоразмерах представлено в разделах ВРН и ВРВ.

Габаритные и присоединительные размеры основания рамы вентиляторов ВЦ-14-46

ВЦ-14-46-О_чертеж рама.jpg

вентилятора

Габарит

электродвигателя

А

В

C

D

Е

F

K

L

M

n

ВЦ-14-46-2,0

56-80

365

202

226

-

-

20

90

30

8,5

8

ВЦ-14-46-2,5

71-112

418

292

316

-

-

20

90

30

8,5

8

ВЦ-14-46-3,15

71-100

445

254

278

-

-

20

90

30

9

8

ВЦ-14-46-4,0

80-112

570

290

314

-

-

20

163

30

8,5

8

132

711

399

433

-

-

20

163

30

8,5

8

ВЦ-14-46-5,0

100

730

385

435

10

240

100

240

-

-

6

112

700

385

435

10

240

100

240

-

-

6

132-180

842

430

505

10

283,5

175

283,5

-

-

6

ВЦ-14-46-6,3

132

850

486

546

10

325

100

325

-

-

6

160

850

486

546

10

325

100

325

-

-

6

180-225

1025

495

570

10

410,5

100

410,5

-

-

6

Технические характеристики

№ вент.

Наименование

Габарит электродвигателя

N, кВт

n, об/мин

Ток при 380В, А

Масса max, кг

Виброопора

тип ЕС (А)

Кол-во

Тип

2,0

ВЦ-14-46-2,0-О-РВ-0,12/1500/220-380

56

0,12

1310

0,53

13,9

4

20*25(А) М6

ВЦ-14-46-2,0-О-РВ-0,18/1500/220-380

56

0,18

1310

0,73

14,1

4

20*25(А) М6

ВЦ-14-46-2,0-О-РВ-0,25/1500/220-380

63

0,25

1320

0,8

15,5

4

20*25(А) М6

ВЦ-14-46-2,0-О-РВ-1,1/3000/220-380

71

1,1

2760

2,65

24,3

4

20*25(А) М6

ВЦ-14-46-2,0-О-РВ-1,5/3000/220-380

80

1,5

2790

3,48

24,9

4

20*25(А) М6

ВЦ-14-46-2,0-О-РВ-2,2/3000/220-380

80

2,2

2810

4,97

28,9

4

20*25(А) М6

2,5

ВЦ-14-46-2,5-О-РВ-0,55/1500/220-380

71

0,55

1350

1,61

22,5

4

20*25(А) М6

ВЦ-14-46-2,5-О-РВ-0,75/1500/220-380

71

0,75

1350

2,14

23,0

4

20*25(А) М6

ВЦ-14-46-2,5-О-РВ-3,0/3000/220-380

90

3,0

2820

6,5

34,0

4

20*25(А) М6

ВЦ-14-46-2,5-О-РВ-4,0/3000/220-380

100

4,0

2840

8,41

43,0

4

20*25(А) М6

ВЦ-14-46-2,5-О-РВ-5,5/3000/220-380

100

5,5

2850

11,2

49,5

4

20*20(А) М6

ВЦ-14-46-2,5-О-РВ-7,5/3000/220-380

112

7,5

2860

15,1

60,8

6

20*25(А) М6

3,15

ВЦ-14-46-3,15-О-РВ-0,37/1000/220-380

71

0,37

910

1,39

29,0

4

20*25(А) М6

ВЦ-14-46-3,15-О-РВ-0,55/1000/220-380

71

0,55

910

1,87

30,0

4

20*25(А) М6

ВЦ-14-46-3,15-О-РВ-0,75/1000/220-380

80

0,75

910

2,29

35,0

4

20*25(А) М6

ВЦ-14-46-3,15-О-РВ-1,1/1500/220-380

80

1,1

1370

2,9

34,3

4

20*25(А) М6

ВЦ-14-46-3,15-О-РВ-1,5/1500/220-380

80

1,5

1380

3,95

36,5

4

20*25(А) М6

ВЦ-14-46-3,15-О-РВ-2,2/1500/220-380

90

2,2

1390

5,36

51,5

4

20*20(А) М6

ВЦ-14-46-3,15-О-РВ-3,0/1500/220-380

100

3,0

1410

7,12

65,8

4

20*20(А) М6

4,0

ВЦ-14-46-4,0-О-РВ-0,37/750/220-380

80

0,37

680

1,49

44,4

4

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-0,55/750/220-380

80

0,55

680

2,17

45,4

4

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-0,75/750/220-380

90

0,75

690

2,2

50,4

4

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-1,1/750/220-380

90

1,1

690

3,14

51,1

4

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-0,75/1000/220-380

80

0,75

910

2,4

48,3

4

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-1,1/1000/220-380

80

1,1

910

3,4

49,5

4

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-1,5/1000/220-380

90

1,5

920

4,05

54,5

4

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-2,2/1000/220-380

100

2,2

920

5,79

62,5

6

20*25(А) М6

ВЦ-14-46-4,0-О-РВ-3,0/1500/220-380

100

3,0

1410

7,12

53,7

6

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-4,0/1500/220-380

100

4,0

1410

9,38

58,5

6

20*20(А) М6

ВЦ-14-46-4,0-О-РВ-5,5/1500/220-380

112

5,5

1440

12,1

89

6

25*30(А) М6

ВЦ-14-46-4,0-О-РВ-7,5/1500/380-660

132

7,5

1440

15,8

93,5

6

25*30(А) М6

5,0

ВЦ-14-46-5,0-О-РВ-1,5/750/220-380

100

1,5

690

4,4

87,7

6

25*30(А) М6

ВЦ-14-46-5,0-О-РВ-2,2/750/220-380

112

2,2

690

6,12

89,2

6

25*30(А) М6

ВЦ-14-46-5,0-О-РВ-3,0/750/220-380

112

3,0

690

8,12

89,7

6

25*30(А) М6

ВЦ-14-46-5,0-О-РВ-4,0/750/380-660

132

4,0

700

10,1

131,2

6

25*20(А) М6

ВЦ-14-46-5,0-О-РВ-4,0/1000/220-380

112

4,0

930

9,85

111

6

25*30(А) М6

ВЦ-14-46-5,0-О-РВ-5,5/1000/380-660

132

5,5

950

13,2

130

6

25*20(А) М6

ВЦ-14-46-5,0-О-РВ-7,5/1000/380-660

132

7,5

950

17,2

147

6

30*30(А) М8

ВЦ-14-46-5,0-О-РВ-11,0/1000/380-660

160

11,0

960

24,75

183

6

30*30(А) М8

ВЦ-14-46-5,0-О-РВ-15,0/1500/380-660

160

15,0

1450

31,1

200

6

30*30(А) М8

ВЦ-14-46-5,0-О-РВ-18,5/1500/380-660

160

18,5

1450

37,7

218

6

40*40(А) М8

ВЦ-14-46-5,0-О-РВ-22,0/1500/380-660

180

22,0

1450

43,2

243

6

40*40(А) М8

ВЦ-14-46-5,0-О-РВ-30,0/1500/380-660

180

30,0

1450

57,9

249

6

40*40(А) М8

6,3

ВЦ-14-46-6,3-О-РВ-5,5/750/380-660

132

5,5

700

14,0

194

6

30*30(А) М8

ВЦ-14-46-6,3-О-РВ-7,5/750/380-660

160

7,5

720

18,75

238

6

25*10(А) М6

ВЦ-14-46-6,3-О-РВ-11,0/750/380-660

160

11,0

720

25,3

258

6

40*40(А) М8

ВЦ-14-46-6,3-О-РВ-15,0/750/380-660

180

15,0

720

31,2

288

6

50*50(А) М10

ВЦ-14-46-6,3-О-РВ-11,0/1000/380-660

160

11,0

960

24,75

240

6

25*10(А) М6

ВЦ-14-46-6,3-О-РВ-15,0/1000/380-660

160

15,0

960

32,6

285

6

25*10(А) М6

ВЦ-14-46-6,3-О-РВ-18,5/1000/380-660

180

18,5

960

38,8

226

6

25*10(А) М6

ВЦ-14-46-6,3-О-РВ-22,0/1000/380-660

200

22,0

960

44,8

226

6

25*10(А) М6

ВЦ-14-46-6,3-О-РВ-30,0/1000/380-660

200

30,0

960

59,6

339

6

50*50(А) М10

ВЦ-14-46-6,3-О-РВ-37,0/1000/380-660

225

37,0

980

72,7

384

6

50*50(А) М10


Электрические схемы подключения вентиляторов в сеть 380 В

ВР-80-75-О, ДУ_элсхема.jpg

* В вентиляторах с номинальным напряжением ∆/Y 380В/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-∆. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.


Не представленные в наличии модели доступны к поставке под заказ

Оповестить о поступлении

Спасибо за обращение!
Наш менеджер свяжется с вами.
Руководство по эксплуатации ВЦ-14-46.pdf

Всю необходимую информацию также можно получить по телефону «горячей линии»

+ 7 800 200 93 96 получить консультацию
