Вставка гибкая для вентиляторов ВР 80-75, ВЦ 14-46 общепромышленного исполнения

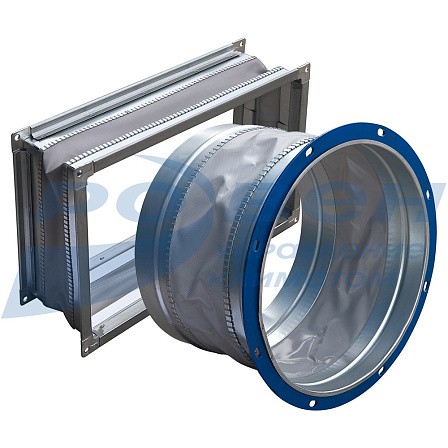

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +80°С.

Корпус вставки изготовлен из оцинкованной стали, в середине закреплена тканевая лента, обеспечивающая герметичность канала. Конструкция вставки позволяет крепить её к фланцам вентиляторов с помощью болтов или реечного соединения.

Габаритные и присоединительные размеры вставок гибких круглых


Модель

№ вентилятора

D

D1

Фланец из полосы

ВГК-ВР/ВЦ-2,0-Ф/Ф-О

2,0

200

235

25

ВГК-ВР/ВЦ-2,5-Ф/Ф-О

2,5

250

286

25

ВГК-ВР/ВЦ-3,15-Ф/Ф-О

3,15

315

349

25

ВГК-ВР/ВЦ-4,0-Ф/Ф-О

4,0

400

434

25

ВГК-ВР/ВЦ-5,0-Ф/Ф-О

5,0

500

534

25

ВГК-ВР/ВЦ-6,3-Ф/Ф-О

6,3

630

665

25

МАРКИРОВКА:

Вставка гибкая ВГК-ВР/ВЦ-2,0-Ф/Ф-О

где: ВГК-ВР/ВЦ – вставка гибкая круглая для радиальных вентиляторов ВР-80-75/ВЦ-14-46, ВРН-80-75/ВРВ-14-46;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф – фланец-фланец;
О – исполнение вставки гибкой круглой: О – общепромышленное.

Вставка гибкая ВГК-ВР/ВЦ-2,0-Ф/Н-О

где: ВГК-ВР/ВЦ – вставка гибкая круглая для радиальных вентиляторов ВР-80-75/ВЦ-14-46, ВРН-80-75/ВРВ-14-46;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель;
О – исполнение вставки гибкой круглой: О – общепромышленное.

Габаритные и присоединительные размеры вставок гибких прямоугольных


Модель

№ вентилятора

L

H

L1

H1

Фланец  из шины

ВГП-ВР/ВЦ-2,0-Ш/Ш-О

2,0

140

140

161

161

20

ВГП-ВР/ВЦ-2,5-Ш/Ш-О

2,5

175

175

195

195

20

ВГП-ВР/ВЦ-3,15-Ш/Ш-О

3,15

220

220

241

241

20

ВГП-ВР/ВЦ-4,0-Ш/Ш-О

4,0

280

280

301

301

20

ВГП-ВР/ВЦ-5,0-Ш/Ш-О

5,0

350

350

380

380

30

ВГП-ВР/ВЦ-6,3-Ш/Ш-О

6,3

441

441

461

461

30

МАРКИРОВКА:

Вставка гибкая ВГП-ВР/ВЦ-2,0-Ш/Ш-О

где: ВГП-ВР/ВЦ – вставка гибкая прямоугольная для радиальных вентиляторов ВР-80-75/ВЦ-14-46, ВРН-80-75/ВРВ-14-46;
2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш – шина-шина;
О – исполнение вставки гибкой прямоугольной: О – общепромышленное.

Не представленные в наличии модели доступны к поставке под заказ
