Вставка гибкая для вентиляторов ВР-80-75, ВЦ-14-46 специального назначения

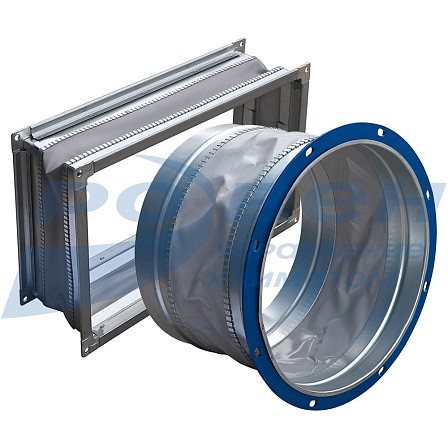

Вставки гибкие круглые и прямоугольные предназначены для предотвращения передачи вибрации от вентилятора к воздуховоду и применяются в вентиляционных системах, перемещающих воздух в интервалах температур от -40°С до +200°С, в зависимости от исполнения.
Корпус гибкой вставки в зависимости от исполнения может быть изготовлен как из оцинкованной так и из нержавеющей стали, а лента, обеспечивающая герметичность канала - из термостойкого или антистатического материала.

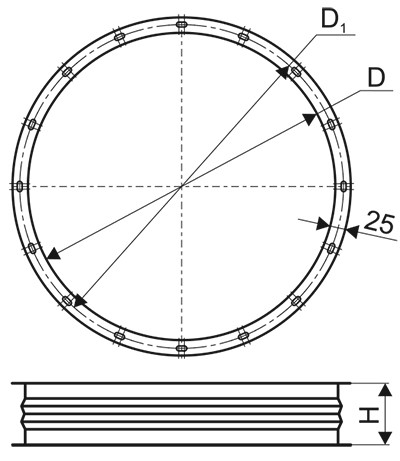

Габаритные и присоединительные размеры вставок гибких круглых
|
Модель |
№ вентилятора |
D |
D1 |
Фланец из полосы |
|
ВГК-ВР/ВЦ-2,0-Ф/Ф-Х* |
2,0 |
200 |
235 |
25 |
|
ВГК-ВР/ВЦ-2,5-Ф/Ф-Х* |
2,5 |
250 |
286 |
25 |
|
ВГК-ВР/ВЦ-3,15-Ф/Ф-Х* |
3,15 |
315 |
349 |
25 |
|
ВГК-ВР/ВЦ-4,0-Ф/Ф-Х* |
4,0 |
400 |
434 |
25 |
|
ВГК-ВР/ВЦ-5,0-Ф/Ф-Х* |
5,0 |
500 |
534 |
25 |
|
ВГК-ВР/ВЦ-6,3-Ф/Ф-Х* |
6,3 |
630 |
665 |
25 |
|
ВГК-ВР/ВЦ-8,0-Ф/Ф-Х* |
8,0 |
800 |
829 |
25 |
|
ВГК-ВР/ВЦ-10,0-Ф/Ф-Х* |
10,0 |
1000 |
1030 |
25 |
* где Х - вариант исполнения вставки гибкой:
Т200 - для вентиляторов исполнения Ж2; К1 - для вентиляторов исполнения К1;
К1Т200 - для вентиляторов исполнения К1Ж2; Ex - для вентиляторов исполнения В1, В2;
ExК1 - для вентиляторов исполнения ВК1.
МАРКИРОВКА:
Вставка гибкая ВГК-ВР/ВЦ-2,0-Ф/Ф-К1Т200
где: ВГК-ВР/ВЦ – вставка гибкая круглая для радиальных вентиляторов специального назначения ВР-80-75/ВЦ-14-46;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Ф – тип соединения вставки гибкой круглой: Ф/Ф - фланец-фланец;
К1Т200 – исполнение вставки гибкой круглой: коррозионностойкое, теплостойкое.
Вставка гибкая ВГК-ВР/ВЦ-2,0-Ф/Н-Ex
где: ВГК-ВР/ВЦ – вставка гибкая круглая для радиальных вентиляторов специального назначения ВР-80-75/ВЦ-14-46;
2,0 – типоразмер вставки гибкой круглой (номер вентилятора);
Ф/Н – тип соединения вставки гибкой круглой: Ф/Н – фланец-ниппель;
Ex – исполнение вставки гибкой круглой: взрывозащищенное.
Габаритные и присоединительные размеры вставок гибких прямоугольных
|
Модель |
№ вентилятора |
L |
H |
L1 |
H1 |
Фланец из шины |
|
ВГП-ВР/ВЦ-2,0-Ш/Ш-Х* |
2,0 |
140 |
140 |
161 |
161 |
20 |
|
ВГП-ВР/ВЦ-2,5-Ш/Ш-Х* |
2,5 |
175 |
175 |
195 |
195 |
20 |
|
ВГП-ВР/ВЦ-3,15-Ш/Ш-Х* |
3,15 |
220 |
220 |
241 |
241 |
20 |
|
ВГП-ВР/ВЦ-4,0-Ш/Ш-Х* |
4,0 |
280 |
280 |
301 |
301 |
20 |
|
ВГП-ВР/ВЦ-5,0-Ш/Ш-Х* |
5,0 |
350 |
350 |
380 |
380 |
30 |
|
ВГП-ВР/ВЦ-6,3-Ш/Ш-Х* |
6,3 |
441 |
441 |
461 |
461 |
30 |
|
ВГП-ВР/ВЦ-8,0-Ш/Ш-Х* |
8,0 |
560 |
560 |
588 |
588 |
30 |
|
ВГП-ВР/ВЦ-10,0-Ш/Ш-Х* |
10,0 |
700 |
700 |
740 |
740 |
30 |
* где Х - вариант исполнения вставки гибкой:
Т200 - для вентиляторов исполнения Ж2; К1 - для вентиляторов исполнения К1;
К1Т200 - для вентиляторов исполнения К1Ж2; Ex - для вентиляторов исполнения В1, В2;
ExК1 - для вентиляторов исполнения ВК1.
МАРКИРОВКА:
Вставка гибкая ВГП-ВР/ВЦ-2,0-Ш/Ш-ExК1
где: ВГП-ВР/ВЦ – вставка гибкая прямоугольная для радиальных вентиляторов специального назначения ВР-80-75/ВЦ-14-46;
2,0 – типоразмер вставки гибкой прямоугольной (номер вентилятора);
Ш/Ш – тип соединения вставки гибкой прямоугольной: Ш/Ш - шина-шина;
ExК1 – исполнение вставки гибкой круглой: взрывозащищенное, коррозионностойкое.
Не представленные в наличии модели доступны к поставке под заказ
