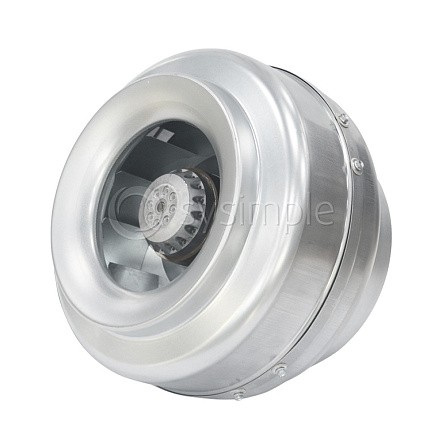

Канальный вентилятор круглый с назад загнутыми лопатками TK
Канальные вентиляторы TK предназначены для использования в круглых канальных воздуховодах, находят применение в промышленности и строительстве, на фабриках, в больницах, супермаркетах, отелях, офисах, театрах и т.д. Данные вентиляторы не рекомендуется использовать при наличии примесей в воздухе и в промышленных кухнях с высокой температурой удаляемого воздуха.
Преимущества
Вращение колеса с ротором электродвигателя обеспечивает эффективную работу вентилятора и экономию пространства за счет компактного размера. Вентилятор работает с низким уровнем шума, обеспечивая большой расход воздуха. Может эксплуатироваться в любом положении. Благодаря кронштейнам в комплекте вентилятор легко монтировать на стену.
Корпус и рабочее колесо канального вентилятора изготовлены из высококачественной коррозионностойкой стали. Все модели имеют рабочее колесо с внешним ротором. Оборудование имеет компактную конструкцию и обеспечивает передачу потока воздуха при температуре не выше 40ºC. Встроенная термозащита устанавливается по запросу. Клеммная коробка и кронштейны поставляются в комплекте. Благодаря наличию универсальных типоразмеров обеспечивается быстрый монтаж. Класс защиты IP44.
Скорость вращения рабочего колеса возможно изменять посредством дополнительного регулятора скорости. Регулирование скорости вентилятора возможно осуществить с помощью регулятора напряжения.
Габаритные и присоединительные размеры
|
Наименование |
A |
B |
C1 |
C2 |
D |
E |
F |
|
TK 100 |
245 |
97 |
20 |
20 |
197 |
273 |
268 |
|
TK 125 |
245 |
122 |
20 |
20 |
188 |
273 |
268 |
|
TK 150 |
272 |
147 |
23 |
25 |
192 |
286 |
295 |
|
TK 160 |
272 |
157 |
23 |
25 |
192 |
286 |
295 |
|
TK 200 |
330 |
196 |
30 |
28 |
230 |
380 |
352 |
|
TK 250 |
330 |
247 |
30 |
28 |
227 |
380 |
352 |
|
TK 315 |
400 |
313 |
30 |
30 |
285 |
415 |
422 |
|
TK 355 |
400 |
352 |
30 |
30 |
378 |
415 |
422 |
Технические характеристики
|
Наименование |
Напряжение, В |
Частота, Гц |
Мощность вх., Вт |
Ток, А |
Конденсатор, мкФ |
Частота вращения, об/мин |
Производительность, м3/ч |
Уровень шума, дБ* |
Класс изоляции |
Масса, кг |
|
TK 100 |
230 |
50/60 |
60 |
0,3 |
2 |
2610/2960 |
240/275 |
44 |
B |
2,6 |
|
TK 125 |
230 |
50/60 |
80 |
0,4 |
2,5 |
2325 |
315 |
43 |
B |
2,7 |
|
TK 150 |
230 |
50/60 |
78 |
0,4 |
2,5 |
2450 |
420 |
46 |
B |
3 |
|
TK 160 |
230 |
50/60 |
85 |
0,4 |
2,5 |
2550 |
440 |
45 |
B |
3,2 |
|
TK 200-A |
230 |
50/60 |
90 |
0,43 |
2,5 |
2300 |
735 |
46 |
B |
4,4 |
|
TK 200-B |
230 |
50/60 |
100/130 |
0,51/0,68 |
4 |
2530/2720 |
870/935 |
48 |
B |
4,8 |
|
TK 250-A |
230 |
50/60 |
140 |
0,69 |
4 |
2400 |
1010 |
45 |
B |
4,9 |
|
TK 250-B |
230 |
50/60 |
145/200 |
0,74/1,04 |
6 |
2650 |
1150 |
47 |
B |
5,3 |
|
TK 315-A |
230 |
50/60 |
160/210 |
0,8/1,1 |
6 |
2400 |
1450 |
48 |
B |
6,8 |
|
TK 315-B |
230 |
50/60 |
180/245 |
0,87/1,23 |
7 |
2500/2700 |
1750/1890 |
49 |
B |
6,9 |
|
TK 355-A |
230 |
50/60 |
160/175 |
1/0,85 |
4 |
1450/1700 |
1300/1525 |
45 |
F |
9 |
|
TK 355-B |
230 |
50 |
445 |
1,94 |
8 |
2450 |
2620 |
54 |
F |
10 |
* Уровень шума был измерен на расстоянии 3 м в условиях помещения.
