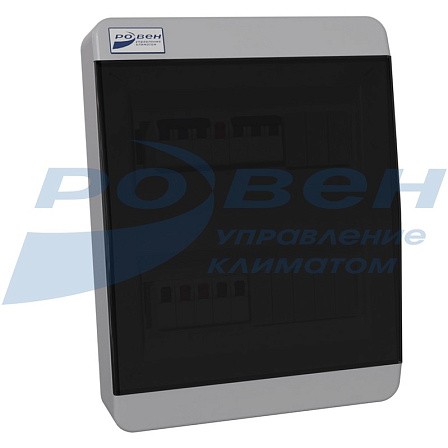

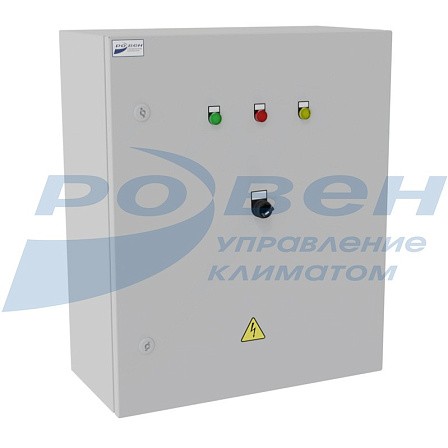

Щит управления системой автоматического управления типа ЩСАУ

СДЕЛАНО В РОВЕН
ТОВАР СЕРТИФИЦИРОВАН
Описание товара
Характеристики моделей
Купить

Щиты типа ЩСАУ предназначены для управления по заданному алгоритму (прописанному в ТЗ), контроля и защиты электрических исполнительных устройств в составе различных технологических систем.

В щитах стандартно реализовано:

Управление и работа исполнительных механизмов согласно техническому заданию заказчика;
Поддержание заданных режимов технологического процесса;
Индикация состояния системы;
Защита цепей питания подключаемых устройств от короткого замыкания

Два варианта комплектации щитов управления:

Комплектация

Описание

I к

Стандартная комплектация

II к

Комплектация повышенного качества





Технические характеристики и габаритные размеры щитов управления ЩСАУ

Щиты чертеж.jpg

Наименование корпуса
(в металле)

В

Ш

Г

Габарит 1

395

310

220

Габарит 2

500

400

220

Габарит 3

650

500

220

Габарит 4

800

650

250

Габарит 5

1000

650

300

Габарит 6

1200

750

300

Габарит 7

1320

750

300

Габарит 8

1800

800

450

Габарит 9

2000

800

450

Габарит 10

2200

800

450

Наименование корпуса
(в пластике)

В

Ш

Г

Габарит 1

385

290

102

Габарит 2

535

290

102

Габарит 3

535

398

102

Габарит 4

410

300

153

Габарит 5

560

300

153

Габарит 6

560

408

153

Размер щита будет зависеть от количества подключаемых устройств, от их мощности и напряжения, а также от выбранных дополнительных функций. Могут использоваться как пластиковые, так и металлические корпуса с различной степенью пыле-влагозащиты. Информацию о размере, материале (пластик, металл) и степени пыле-влагозащиты корпуса (IP) можно уточнить при запросе.
Габаритный вес от 5 до 300кг.

Возможная степень защиты IP31 - стандарт, IP54 - по запросу.

Щиты управления могут эксплуатироваться только в условиях умеренного и холодного климата по категории размещения 4 (УХЛ4) согласно ГОСТ 15150.

Условия эксплуатации:

Рабочая температура окружающей среды от +5°C до +35°C. Другое климатическое исполнение по запросу.

Порядок подбора щита управления:

- Выбирается комплектация щита управления – I или II (I – стандартная комплектация (Dekraft, IEK), II – комплектация повышенного качества (ARMAT IEK, CHINT)).
- Указывается тип щита.
- Выбираются дополнительные функции щита.

При комплектации щита управления датчиками они поставляются без соединительного кабеля.

Дополнительные функции щитов управления типа ЩСАУ

Номер

дополнительной функции

Описание

3

Автоматическое поддержание заданной температуры

10

Включение/выключение по заданному времени (функция недельного таймера).

Параметры уточнять при заказе

14.1*

Управление водяным охладителем

14.2.1

Управление фреоновым охладителем 1 ступень

14.2.2

Управление фреоновым охладителем 2 ступени

14.3

Управление фреоновым охладителем инверторного типа

14.4

Управление фреоновым охладителем (без встроенной автоматики)

15.1**

Включение системы по сигналу комнатного термостата

15.2

Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при превышении заданной температуры помещения - режим «охлаждения» (отключение системы при достижении уставки)

15.3

Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения - режим «нагрев» (отключение системы при достижении уставки)

16.1

Контроль концентрации СО2 по комнатному датчику

16.2

Контроль концентрации СО2 по канальному датчику

16.3

Включение системы по сигналу от датчика угарного газа CO

16.4

Включение системы от газоанализатора (комплектация щита с датчиком)

16.5

Включение системы от газоанализатора (комплектация щита без датчика)

17.1**

Включение системы по сигналу комнатного гигростата

17.2

Контроль влажности воздуха по комнатному аналоговому датчику

17.3

Контроль влажности воздуха по канальному аналоговому датчику

24

Каскадное управление температурой в помещении по комнатному датчику температуры

25

Каскадное управление температурой в помещении по канальному датчику температуры

25.1

Управление температурой по дополнительному датчику

26.1

Возможность подключения щита к системе диспетчеризации по протоколу ModBusRTU,

интерфейс RS-485, режим Slave

26.5

Возможность подключения щита к системе диспетчеризации по протоколу ModBus TCP,

интерфейс Ethernet, режим Slave

27

Управление влажностью подаваемого воздуха посредством сотового (поверхностного) увлажнителя в зимний период

27.1

Управление влажностью подаваемого воздуха посредством парового увлажнителя в зимний период

28.1

Управление осушением воздуха

30.1

Проводной пульт управления типа кнопочный пост

30.4**

Выносной пульт с семисегментным ЖКИ (встраиваемый)

30.5**

Выносной пульт с семисегментным ЖКИ (накладной)

31***

Управление щитом автоматики через Wi-fi соединение или internet

35

Измерение температуры наружного воздуха в канале

36

 Выходные релейные сигналы «Работа», «Авария» (NO, 1А, 220АС) для диспетчеризации

* Управляющий сигнал 0-10В , питание на привод: напряжение 24В постоянного тока, расчетная мощность до 5 ВА.
** Степень пыле-влагозащиты IP20. Необходимо это учитывать при выборе данной функции и условий планируемого места размещения устройства.
*** В щите устанавливается сетевой шлюз. Управление происходит через Web браузер или мобильное приложение.

Дополнительные функции устройств, подключаемых к щитам управления типа ЩСАУ

Номер

дополнительной функции

Описание

1.1

Регулировка оборотов двигателя на 220В в ручном режиме

1.2

Регулировка оборотов двигателя на 220В в автоматическом режиме (через контроллер)

1.5

Регулировка оборотов однофазного двигателя на 220В в ручном режиме с панели преобразователя частоты

1.6

Регулировка оборотов однофазного двигателя на 220В посредством преобразователя частоты в автоматическом режиме (через контроллер)

1.8

Регулировка оборотов EC двигателя на 220В в автоматическом режиме (через контроллер)

2.1*

Регулировка оборотов двигателя на 380В в ручном режиме (с панели преобразователя частоты)

2.2*

Регулировка оборотов двигателя на 380В в автоматическом режиме (через контроллер)

2.3

Регулировка оборотов EC двигателя на 380В в автоматическом режиме (через контроллер)

2.4*

Регулировка оборотов двигателя на 380В ручном режиме (с панели преобразователя частоты), установка преобразователя частоты на 220В (только для двигателей мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

2.5*

Регулировка оборотов двигателя на 380В в автоматическом режиме (через контроллер), установка преобразователя частоты на 220В (только для двигателей  мощностью до 2,2 кВт и переключаемых в схему работы от напряжения 3 фазы 220В)

4.1

Управление приводом  на 220В с возвратной пружиной

4.1.1

Управление приводом на 220В с концевым выключателем и возвратной пружиной

4.2.1

Управление приводом на 24В постоянного тока с возвратной пружиной

4.2.2

Управление приводом на 24В постоянного тока с возвратной пружиной или без, с плавной регулировкой (управление 0..10В постоянного тока)

4.3

Управление приводом на 220В без возвратной пружины (управление открыто/закрыто)

4.4

Управление приводом на 24В постоянного тока без возвратной пружины (управление открыто/закрыто)

5.1**

Тепловое реле защиты двигателя на 380В

5.2**

Биметаллическое реле защиты двигателя на 220/380В

5.3**

Позисторное реле защиты двигателя на 220/380В

11***

АВР двигателей (Автоматическое включение резервного двигателя при аварийной остановке основного)

11.1***

АВР двигателя (Автоматическое включение резервного двигателя при аварийной остановке основного) с функцией наработки часов (попеременная работа основного и резервного двигателя через интервал времени)

22

Контроль работы двигателей по реле давления

23*****

Запуск двигателей по схеме «звезда-треугольник» только для двигателей с рабочими напряжениями (380Δ/660Y В) от 11 кВт и выше (невозможна для взрывозащищённых)

23.1

Запуск двигателя посредством устройства плавного пуска

* Расстояние от преобразователя частоты до двигателя должно быть не более 30м (для неэкранированного кабеля)
** Дополнительная функция /5.1 применяется для двигателей без встроенной термозащиты, а дополнительные функции /5.2 и /5.3 - для двигателей со встроенной термозащитой.
*** Комплектация дополнительными функциями /11 и /11.1 невозможна без комплектации дополнительными функциями /5.1, /5.2, /5.3 или /22 .
**** Функция /23 запуск двигателя  по схеме «звезда-треугольник» невозможна для взрывозащищенных двигателей! А также НЕВОЗМОЖНА для двигателей  у которых в клеммной коробке  НЕТ выводов всех концов обмоток и (или) рабочее напряжение  НЕ соответствует 380Δ/660Y.

Пример функциональной схемы управления температурой в помещении на базе щита типа ЩСАУ

ЩСАУ 2024 функц схема.jpg

S - электромагнит
TE - датчик температуры

МАРКИРОВКА:

Щит упр. IIк ЩСАУ/4.3/15.3
           где:    Щит упр. IIк ЩСАУ – щит управления c комплектующими повышенного качества (IIк)
                     /4.3 - Управление приводом на 220В без возвратной пружины (управление открыто/закрыто)
                     /15.3 - Контроль температуры воздуха по комнатному аналоговому датчику. Включение системы при понижении заданной температуры помещения - режим «нагрев» (отключение системы при достижении уставки).
