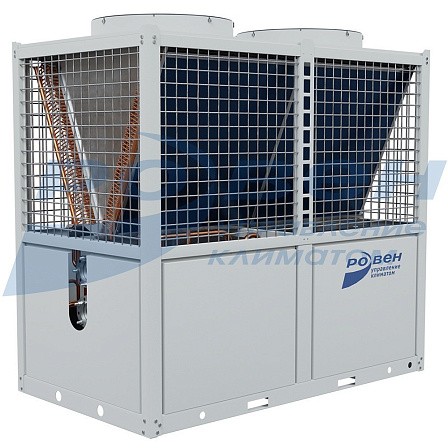

Модульный чиллер серии ARС
Модульные чиллеры (тепловые насосы) с воздушным охлаждением, оснащенные герметичными спиральными компрессорами, предназначены для охлаждения или нагрева рабочей жидкости. Данные агрегаты - основные источники охлажденной или нагретой жидкости в системе центрального кондиционирования, составными элементами которой являются фанкойлы, радиаторы, приточные установки и другие устройства аналогичного назначения.
В один блок допускается подключать до 16 модульных чиллеров. Благодаря этому суммарную производительность такого блока можно довести до 2,08 МВт.
Чиллеры имеют компактную конструкцию и классический промышленный дизайн.
Производительность чиллеров регулируется в трех режимах: 0% (агрегаты отключены), 50-процентная и 100-процентная нагрузка.
Спиральные компрессоры характеризуются высокой производительностью, надежностью и долговечностью, а также низким уровнем шума и вибраций во время эксплуатации .
Кожухотрубный испаритель характеризуется высокой эффективностью, устойчивостью к коррозии и мелким дефектам, а также значительным расходом рабочей жидкости. Теплообменник не предъявляет строгих требований к качеству и степени очистки воды, отличается минимальными потерями напора и высоким порогом замерзания.
Две независимые системы охлаждения оснащены V-образными конденсаторами с медно-алюминиевыми теплообменниками. Медные трубки диаметром 7 мм имеют внутренние насечки, благодаря которым площадь теплообмена увеличивается, а его эффективность возрастает на 8-10% . Гофрированные алюминиевые ламели с отверстиями, также улучшающими теплообмен, покрыты гидрофильным полимером, предотвращающим застаивание влаги и скопление грязи между ними.
Температура окружающей среды, при которой разрешается эксплуатировать чиллеры серии ARC: в режиме охлаждения рабочей жидкости — от +5 до +46 °С, в режиме нагрева — от -15 до +24 °С .
Используемый хладагент — R410A.
Габаритные и присоединительные размеры (мм)
ARС 065 CH-S-EP/VG-410
ARС 130 CH-S-EP/VG-410
|
Модель |
L |
H |
C |
L1 |
L2 |
P |
|
ARС 065 CH-S-EP/VG-410 |
2054 |
2038 |
1104 |
1350 |
- |
- |
|
ARС 130 CH-S-EP/VG-410 |
2270 |
2177 |
1286 |
1560 |
355 |
744 |
Технические характеристики
|
Модель |
ARС 065 CH-S-EP/VG-410 |
ARС 130 CH-S-EP/VG-410 |
|
|
Холодопроизводительность, кВт |
65 |
130 |
|
|
Теплопроизводительность, кВт |
72 |
145 |
|
|
Потребляемая мощность |
Охлаждение, кВт |
21 |
42 |
|
Номинальный ток (охлаж), А |
36,5 |
73 |
|
|
Обогрев, кВт |
22 |
44 |
|
|
Номинальный ток (нагрев), А |
37,2 |
74,4 |
|
|
EER, кВт / кВт |
3,13 |
2,89 |
|
|
COP, кВт / кВт |
3,46 |
3,13 |
|
|
Электропитание, В/Ф/Гц |
380-415 В~/3+N+PE/, 50 Гц |
380-415 В~/3+N+PE/, 50 Гц |
|
|
Защита |
Номинал выключателя, А |
125 |
200 |
|
Номинал предохранителя, А |
100 |
150 |
|
|
Максимальная потребляемая мощность, кВт |
29 |
59 |
|
|
Максимальный потребляемый ток, А |
54,5 |
109 |
|
|
Компрессор |
Тип |
Спиральный, постоянной производ. |
Спиральный, постоянной производ. |
|
Марка |
Copeland |
Danfoss |
|
|
Модель |
VP144KFE-TFP-522 |
CH290A4BBA |
|
|
Количество, шт |
2 |
2 |
|
|
Производительность, кВт |
35,5 |
65,1 |
|
|
Потребляемая мощность, кВт |
11,1 |
20,5 |
|
|
Номинальный ток (RLA), А |
22,3 |
44,3 |
|
|
Ток заблокир. ротора (LRA), А |
118 |
260 |
|
|
Холодильное масло, мл |
3250 |
6700 |
|
|
Хладагент |
Тип |
R410A |
R410A |
|
Способ регулирования |
EXV+капиллярная трубка |
EXV+ капиллярная трубка |
|
|
Масса, кг |
13,5 |
13,5×2 |
|
|
Конденсатор |
Тип |
Медно-алюминиевый |
Медно-алюминиевый |
|
Количество рядов |
2 |
3 |
|
|
Модель двигателя вентилятора |
YDK550-6E |
YS2000-6A |
|
|
Количество двигателей, шт |
2 |
2 |
|
|
Расход воздуха, ×103м3/ч |
27 |
50 |
|
|
Номинальный ток, А |
3,7×2 |
4,8×2 |
|
|
Потребляемая мощность, кВт |
0,8×2 |
2,59×2 |
|
|
Испаритель |
Тип |
Кожухотрубный |
Кожухотрубный |
|
Потери давления, кПа |
40 |
45 |
|
|
Объем, л |
35 |
60 |
|
|
Диаметр гидравлических соединений, мм |
DN50 |
DN65 |
|
|
Расход воды, м3/ч |
11,5 |
25,5 |
|
|
Максимальное давление, МПа |
1 |
1 |
|
|
Тип соединения |
Фланец |
Фланец |
|
|
Габаритные размеры (Г×В×Ш), мм |
2109х2200х1106 |
2270×2130×1286 |
|
|
Масса, кг |
Нетто |
635 |
975 |
|
Рабочий вес |
655 |
1050 |
|
|
Электрические провода |
Силовой кабель, мм2 |
25×4+16×1 |
70×4+50×1 |
|
Сигнальный кабель, мм2 |
3×0,75-жильный экранированный (витая пара) |
||
|
Автоматика управления |
Проводной пульт управления |
Проводной пульт управления |
|
|
Устройства защиты |
1) Реле высокого давления хладагента. 2) Реле низкого давления хладагента. 3) Защита от обратного чередования фаз. 4) Защита от замерзания при работе в режиме охлаждения. 5) Защита от замерзания в зимний период. 6) Защита компрессора от повышенного тока. 7) Защита компрессора от перегрузок. 8) Защита по разности температур входящей/выходящей воды. 9) Защита компрессора от высокой температуры нагнетания. 10) Защита от недостаточного расхода воды. 11) Защита от неисправности датчиков. 12) Защита от низкой температуры наружного воздуха. 13) Защита кожухотрубного теплообменника от низкой температуры на выходе |
||
|
Уровень шума, дБ(А) |
≤69 |
≤74 |
|
|
Рабочий диапазон температур воды, ˚C |
Охлаждение 0...+17 (при температуре ниже +5 ˚C необходимо добавить незамерзающую жидкость), нагрев: +25...+50 ˚C |
||
|
Рабочий диапазон температур наружного воздуха, ˚C |
Охлаждение: -10...+46, Нагрев: -15...+24 |
||
Примечание:
Все технические характеристики измерены при следующих условиях:
Охлаждение: на входе/выходе охлажденной воды: +12 ˚C / +7 ˚C, температура наружного воздуха +35 °C по сухому термометру. Обогрев: на входе/выходе нагретой воды: +40 ˚C / +45 ˚C, температура наружного воздуха +7 ˚C/+6 °C по сухому термометру. Коэффициент загрязнения водяной стороны: 0,086 м2˚C /кВт.
МАРКИРОВКА:
Чиллер ARС 130 CH-S-EP/VG-410
где: ARС – воздухоохлаждаемый чиллер;
СH – охлаждение + нагрев (тепловой насос);
S – Start \ Stop;
E – cерия E (кожухотрубный теплообменник);
P – 380-415V, 50Гц, 3Ф;
VG – индустриальный код;
410 – тип фреона - R410a.
