Дымоходы одностенные

Одностенные дымоходы - это самое простое решение при сборке дымового канала, не требующее больших расходов.

получить консультацию

Описание товара

Характеристики моделей

Купить

Одностенные дымоходы - это самое простое решение при сборке дымового канала, не требующее больших расходов. Дымоходная конструкция имеет стандартный набор различных элементов, при помощи которых можно собрать дымоотводящий канал практически любой сложности. Все элементы стыкуются между собой по раструбной системе соединения. Они могут использоваться при монтаже дымоходов в кирпичных каналах уже вошедших в эксплуатацию жилых зданий либо при монтаже каналов вентиляции. Одностенные нержавеющие дымоходы следует размещать только внутри отапливаемых помещений, при наружном размещении дымоходы следует теплоизолировать.

Также одностенные дымоходы отлично зарекомендовали себя в поквартирном (индивидуальном) отоплении многоквартирных домов при организации шахтных систем и систем раздельного дымоудаления.

В случае, если сборка осуществляется "по дыму" (обозначение в наименовании Д), у изделия увеличенный диаметр или "мама" (М), в случае, если сборка осуществляется "по конденсату" (обозначение в наименовании К), у изделия размер по указанному диаметру или "папа" (П).

Характеристики

Внутренний диаметр 80-1000 мм, длина модуля 150-1000 мм;
Применение на любых теплогенерирующих установках, газовых котлах, топках, каминах, ТЭС, дизельгенераторах, конденсационных котлах,технологическом оборудовании, требующем отвода продуктов горения;
Температура отходящих газов до 600 °С;
Работа под давлением или разрежением;
Работа в "сухом" и/или "влажном" режиме эксплуатации;
Марки применяемой стали AISI 304, AISI 316, AISI 321, AISI 430;
Толщина стали 0.5 мм, 0.8 мм, 1 мм;
Предназначены для установки внутри здания;
Длина прямого участка: 150-1000 мм;
Типовые длины, мм: 150, 250, 350, 500, 750, 1000;
Сталь: AISI 304, AISI 316, AISI 321, AISI 430;
Стандартно внутренняя и внешняя часть изготавливается из стали AISI 430
Посадочный размер 55 мм.

Дымоход

Основной элемент одностенной дымоходной системы, предназначен для отведения продуктов сгорания на прямых участках. Дымоходы L=250 мм, L=500мм, L=1000мм, толщина стали 0,5 и 0,8 мм.

Диаметр (D), мм	Длина (L), мм	Масса (0,5мм), кг	Масса (0,8мм), кг	Длина (L), мм	Масса (0,5мм), кг	Масса (0,8мм), кг	Длина (L), мм	Масса (0,5мм), кг	Масса (0,8мм), кг
100	250	0,3	0,49	500	0,61	0,97	1000	1,22	1,95
110		0,33	0,54		0,67	1,07		1,34	2,14
115		0,35	0,56		0,7	1,12		1,4	2,24
120		0,37	0,58		0,73	1,17		1,46	2,34
125		0,38	0,61		0,76	1,22		1,52	2,43
130		0,4	0,63		0,79	1,27		1,58	2,53
135		0,41	0,66		0,82	1,31		1,64	2,63
140		0,43	0,68		0,85	1,36		1,7	2,73
150		0,46	0,73		0,91	1,46		1,83	2,92
160		0,49	0,78		0,97	1,56		1,95	3,11
180		0,55	0,88		1,1	1,75		2,19	3,5
200		0,61	0,97		1,22	1,95		2,43	3,89
220		0,67	1,07		1,34	2,14		2,68	4,28
250		0,76	1,22		1,52	2,43		3,04	4,87
280		0,85	1,36		1,7	2,73		3,41	5,45
300		0,91	1,46		1,83	2,92		3,65	5,84

Отвод 90°

Используется для изменения направления оси одностенного дымового канала на 90°, толщина стали 0,5 и 0,8 мм.

Диаметр (D), мм	H, мм	L, мм	Масса (0,5мм), кг	Масса (0,8мм), кг
100	165	115	0,32	0,51
110	170	120	0,36	0,58
115	173	123	0,38	0,61
120	175	125	0,4	0,64
125	178	128	0,43	0,69
130	180	130	0,45	0,72
135	183	133	0,47	0,75
140	185	135	0,5	0,8
150	190	140	0,55	0,88
160	195	145	0,6	0,96
180	205	155	0,89	1,42
200	215	165	1,03	1,65
220	225	175	1,18	1,89
250	240	190	1,41	2,26
280	255	205	1,67	2,67
300	265	215	1,84	2,94

Отвод 135°

Используется для изменения направления оси одностенного дымового канала на 45°, толщина стали 0,5 и 0,8 мм.

Диаметр (D), мм	H, мм	L, мм	C, мм	B, мм	Масса (0,5мм), кг	Масса (0,8мм), кг
100	110	68	29	130	0,23	0,37
110	113	70	31	133	0,26	0,42
115	115	70	32	135	0,28	0,45
120	117	71	32	137	0,29	0,46
125	118	71	33	138	0,3	0,48
130	120	72	34	140	0,32	0,51
135	122	73	34	142	0,34	0,54
140	124	74	35	144	0,35	0,56
150	128	76	37	149	0,69	0,62
160	131	77	38	152	0,42	0,67
180	204	107	68	230	0,66	1,06
200	211	110	71	238	0,75	1,2
220	218	113	74	246	0,84	1,34
250	228	117	78	256	0,99	1,58
280	238	121	82	267	1,15	1,84
300	245	124	85	275	1,26	2,02

Шибер

Предназначен для регулирования тяги внутри дымового канала, толщина стали 0,5 и 0,8 мм.

Диаметр (D), мм	H, мм	Масса (0,5мм), кг	Масса (0,8мм), кг
100	82	0,39	0,58
110	82	0,43	0,64
115	82	0,45	0,67
120	82	0,48	0,7
125	82	0,5	0,72
130	82	0,52	0,76
135	82	0,54	0,79
140	82	0,57	0,83
150	82	0,61	0,89
160	100	0,66	0,96
180	100	0,76	1,09
200	140	0,98	1,43
220	140	1,1	1,59
250	190	1,29	1,84
280	190	1,48	2,1
300	190	1,61	2,28

Зонт-К

Конечный элемент дымового канала, используется для предохранения одностенного дымохода от атмосферных осадков. Подключение "по конденсату". Толщина стали 0,5 мм.

Диаметр (D), мм	S, мм	H, мм	Масса, кг
100	240	200	0,34
110	240		0,36
115	240		0,36
120	240		0,39
125	240		0,39
130	280		0,4
135	280		0,4
140	280		0,46
150	280		0,47
160	280		0,49
180	340		0,64
200	340		0,67
220	340		0,81
250	420		0,92
280	420		1,12
300	420		1,15

Тройник-К 90° (без заглушки)

Используется для соединения дополнительного горизонтального участка дымового канала с основным вертикальным. Подключение "по конденсату". Толщина стали 0,5 и 0,8 мм.

Диаметр (D), мм	H, мм	B, мм	L, мм	Масса (0,5мм), кг	Масса (0,8мм), кг
100	240	95	150	0,53	0,84
110	250	100	155	0,57	0,91
115	255	103	158	0,59	0,95
120	260	105	160	0,61	0,98
125	265	108	163	0,63	1,0
130	270	110	165	0,65	1,05
135	275	113	168	0,67	1,08
140	280	115	170	0,69	1,11
150	290	120	175	0,73	1,17
160	300	125	180	0,77	1,23
180	320	135	190	1,07	1,71
200	340	145	200	1,16	1,85
220	360	155	210	1,24	1,98
250	390	170	225	1,76	2,82
280	420	185	240	1,91	3,06
300	440	195	250	2,0	3,2

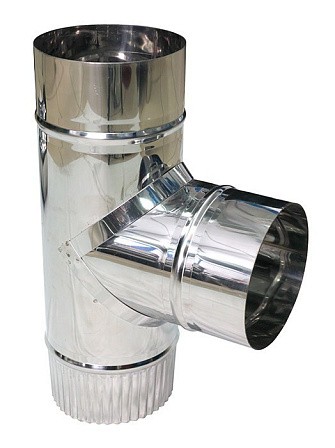

Тройник-К 135° (без заглушки)

Используется для соединения наклонного дополнительного участка дымового канала с основным вертикальным. Подключение "по конденсату". Толщина стали 0,5 и 0,8 мм.

Диаметр (D), мм	H, мм	B, мм	L, мм	Масса (0,5мм), кг	Масса (0,8мм), кг
100	302	241	146	0,58	0,93
110	316	252	154	0,68	1,09
115	323	257	158	0,71	1,13
120	330	262	163	0,73	1,16
125	337	268	167	0,8	1,25
130	344	273	171	0,9	1,43
135	351	278	175	0,93	1,49
140	358	284	180	0,95	1,52
150	372	294	188	1,16	1,85
160	386	305	196	1,22	1,94
180	415	326	214	1,52	2,42
200	443	347	231	1,69	2,7
220	471	369	248	2,23	3,56
250	514	400	274	2,48	3,96
280	556	432	299	3,52	5,62
300	584	453	316	3,76	6,01

Тройник-Д 90° (без заглушки)

Используется для соединения дополнительного горизонтального участка дымового канала с основным вертикальным. Подключение "по дыму". Толщина стали 0,5 и 0,8 мм.

Диаметр (D), мм	H, мм	B, мм	L, мм	Масса (0,5мм), кг	Масса (0,8мм), кг
100	240	95	150	0,53	0,84
110	250	100	155	0,57	0,91
115	255	103	158	0,59	0,95
120	260	105	160	0,61	0,98
125	265	108	163	0,63	1,0
130	270	110	165	0,65	1,05
135	275	113	168	0,67	1,08
140	280	115	170	0,69	1,11
150	290	120	175	0,73	1,17
160	300	125	180	0,77	1,23
180	320	135	190	1,07	1,71
200	340	145	200	1,16	1,85
220	360	155	210	1,24	1,98
250	390	170	225	1,76	2,82
280	420	185	240	1,91	3,06
300	440	195	250	2,0	3,2
