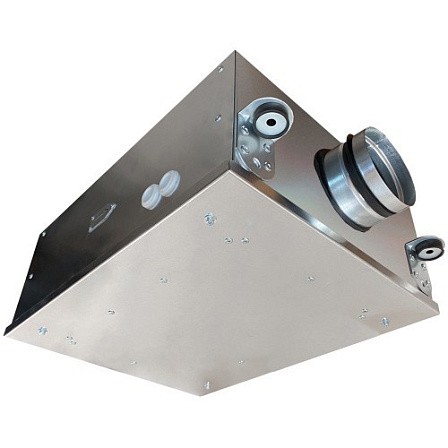

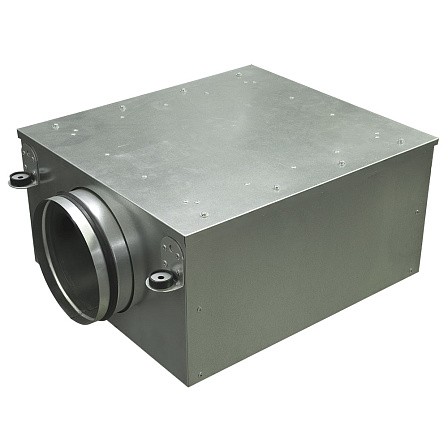

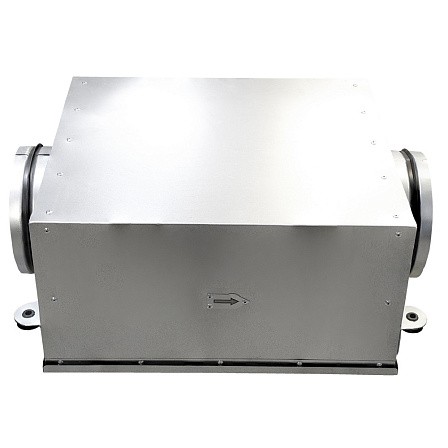

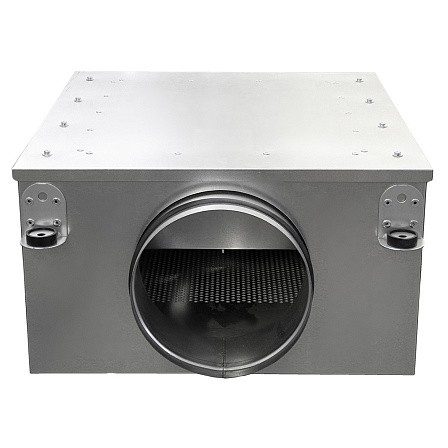

Вентилятор канальный шумоизолированный CV-SH-AC
Вентилятор предназначен для перемещения чистого и сухого воздуха по воздуховодам систем кондиционирования и вентиляции и создания необходимого для этого перепада давлений (на выходе и входе вентилятора).
Вентиляторы CV можно устанавливать в любом положении, преимущественно в горизонтальном.
Рабочее колесо вентиляторов имеет назад загнутые лопатки. Электродвигатель однофазный на напряжение 230 В ± 10%.
Шумоизоляционный кожух позволяет снизить уровень звукового давления.
Корпус изготавливается из оцинкованной стали. Изоляция - негорючая минеральная вата. Соединение деталей корпуса производится с помощью саморезов и заклепок.
Габаритные размеры
|
Типоразмер |
d |
L |
L1 |
B |
B1 |
Lm |
Bm |
Hm |
Масса, кг |
|
100 |
98 |
460 |
502 |
350 |
297 |
580 |
362 |
185 |
10,8 |
|
125 |
123 |
460 |
502 |
390 |
337 |
580 |
402 |
185 |
11,5 |
|
160 |
158 |
500 |
542 |
420 |
367 |
620 |
432 |
225 |
12,7 |
|
200 |
198 |
500 |
542 |
450 |
397 |
620 |
462 |
255 |
13,6 |
|
250 |
248 |
550 |
592 |
500 |
447 |
670 |
512 |
305 |
15 |
|
315 |
313 |
600 |
642 |
550 |
497 |
720 |
562 |
355 |
17,1 |
Технические характеристики
|
Модель |
Номер кривой |
Частота вращения макс. n, об/мин |
Мощность, кВт |
Ток ном., А |
Число фаз |
Конденсатор, мкФ |
Шум Lp, дБ(A) |
Температура, °С |
|
|
tmin |
tmax |
||||||||
|
CV-SH-100-АС/1-0,07/2600 |
1 |
2600 |
0,07 |
0,3 |
1 |
3 |
33,6 |
-30 |
+40 |
|
CV-SH-125-АС/1-0,07/2600 |
2 |
2600 |
0,07 |
0,3 |
1 |
3 |
33,6 |
-30 |
+40 |
|
CV-SH-160-АС/1-0,08/2410 |
3 |
2410 |
0,08 |
0,4 |
1 |
3 |
37,4 |
-30 |
+40 |
|
CV-SH-200-АС/1-0,14/2780 |
4 |
2780 |
0,14 |
0,6 |
1 |
7 |
41,6 |
-30 |
+40 |
|
CV-SH-250-АС/1-0,17/2620 |
5 |
2620 |
0,17 |
0,8 |
1 |
7 |
39,4 |
-30 |
+40 |
|
CV-SH-250-АС/1-0,16/2600 |
6 |
2600 |
0,16 |
0,8 |
1 |
7 |
44,7 |
-30 |
+40 |
|
CV-SH-315-АС/1-0,2/2500 |
7 |
2500 |
0,20 |
0,9 |
1 |
7 |
42,0 |
-30 |
+40 |
|
CV-SH-315-АС/1-0,24/2500 |
8 |
2500 |
0,24 |
1,1 |
1 |
7 |
42,0 |
-30 |
+40 |
Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров.
Аэродинамические характеристики
* Технические параметры могут варьироваться в пределах ±10%.

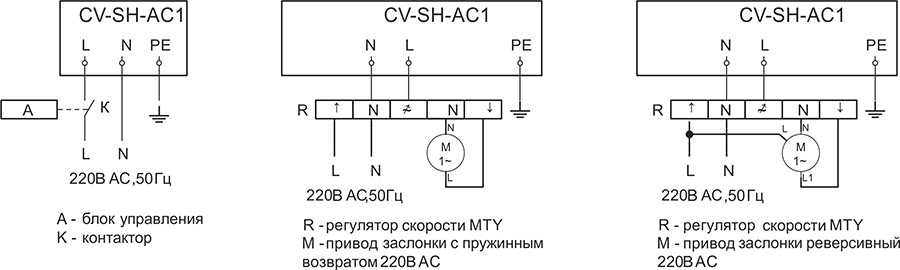

Электрические схемы подключения
Сечение питающего кабеля: 3х1,5 мм2 (L, N, PE).
Номинал автоматического выключателя: 1Р С6.
Данные значения носят рекомендательный характер и должны подбираться в соответствии с ПУЭ - по типу применяемого кабеля и по условиям его прокладки.
При использовании регуляторов скорости не допускается работа на низких оборотах, при которых двигатель перегревается.
При регулировании могут появляться электромагнитные и трансформаторные шумы.
Условное обозначение:
Вентилятор канальный шумоизолированный CV-SH-100-АС/1-0,07/2600
где: CV-SH - модель вентилятора;
100 - типоразмер (диаметр подключения, мм);
AC - тип электродвигателя;
1 - число фаз;
0,07 - мощность электродвигателя, кВт;
2600 - частота вращения электродвигателя, об/мин.
