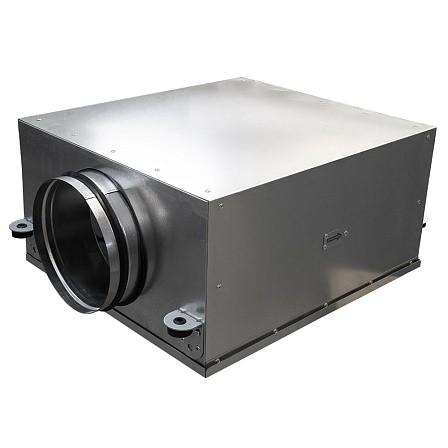

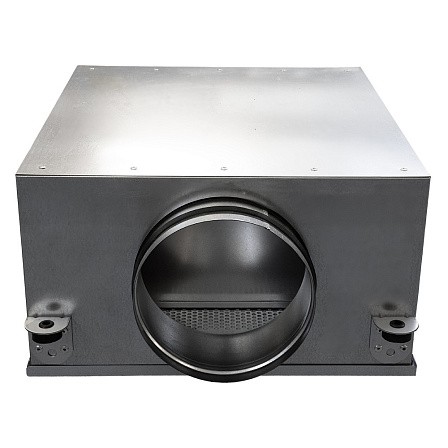

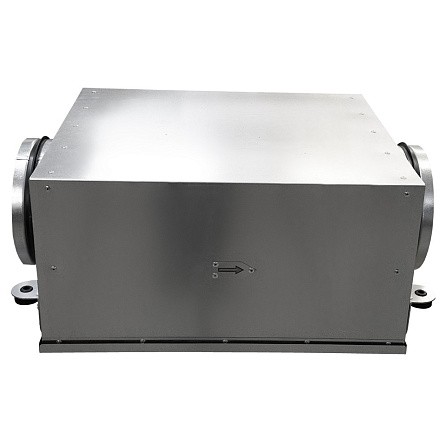

Вентилятор канальный шумоизолированный CV-SH-ЕС
Вентилятор предназначен для перемещения чистого и сухого воздуха по воздуховодам систем кондиционирования и вентиляции и создания необходимого для этого перепада давлений (на выходе и входе вентилятора).
Вентиляторы можно устанавливать в любом положении, преимущественно в горизонтальном.
Рабочее колесо вентиляторов имеет электронно-коммутируемый высокоэффективный двигатель (ЕС) и назад загнутые лопатки.
Вентиляторы CV имеют шумоизолированный корпус.
Корпус изготавливается из оцинкованной стали. Соединение деталей корпуса производится либо с помощью точечной сварки, либо с помощью саморезов или заклепок.
Габаритные размеры
|
Типоразмер |
d |
L |
L1 |
B |
B1 |
Lm |
Bm |
Hm |
Масса, кг |
|
100 |
98 |
460 |
502 |
350 |
297 |
580 |
362 |
185 |
10,8 |
|
125 |
123 |
460 |
502 |
390 |
337 |
580 |
402 |
185 |
11,5 |
|
160 |
158 |
500 |
542 |
420 |
367 |
620 |
432 |
225 |
12,7 |
|
200 |
198 |
500 |
542 |
450 |
397 |
620 |
462 |
255 |
13,6 |
|
250 |
248 |
550 |
592 |
500 |
447 |
670 |
512 |
305 |
15 |
|
315 |
313 |
600 |
642 |
550 |
497 |
720 |
562 |
355 |
17,1 |
Технические характеристики
|
Модель |
Номер кривой |
Частота вращения макс. n, об/мин |
Мощность, кВт |
Ток ном., А |
Число фаз |
Шум Lp, дБ(A) |
Температура, °С |
|
|
tmin |
tmax |
|||||||
|
CV-SH-100-ЕС/1-0,09/3300 |
1 |
3300 |
0,09 |
0,7 |
1 |
38,2 |
-30 |
+40 |
|
CV-SH-125-ЕС/1-0,09/3300 |
2 |
3300 |
0,09 |
0,7 |
1 |
38,2 |
-30 |
+40 |
|
CV-SH-160-ЕС/1-0,18/4100 |
3 |
4100 |
0,18 |
1 |
1 |
39,8 |
-30 |
+40 |
|
CV-SH-200-ЕС/1-0,18/4100 |
4 |
4100 |
0,18 |
1 |
1 |
39,8 |
-30 |
+40 |
|
CV-SH-200-ЕС/1-0,14/3000 |
5 |
3000 |
0,14 |
1,1 |
1 |
39,0 |
-30 |
+40 |
|
CV-SH-250-ЕС/1-0,23/2700 |
6 |
2700 |
0,23 |
1,7 |
1 |
43,0 |
-30 |
+40 |
|
CV-SH-315-ЕС/1-0,49/2650 |
7 |
2650 |
0,49 |
2,3 |
1 |
42,5 |
-30 |
+40 |
|
CV-SH-315-ЕС/1-0,59/2740 |
8 |
2740 |
0,59 |
2,1 |
1 |
42,5 |
-30 |
+40 |
Lp, дБ(A) - Уровень звукового давления в окружение на расстоянии 3 метров.
Параметры приведены для максимальной скорости вращения. Регулирование доступно в диапазоне напряжений 1,5 - 10 В.
Аэродинамические характеристики
* Технические параметры могут варьироваться в пределах ±10%.

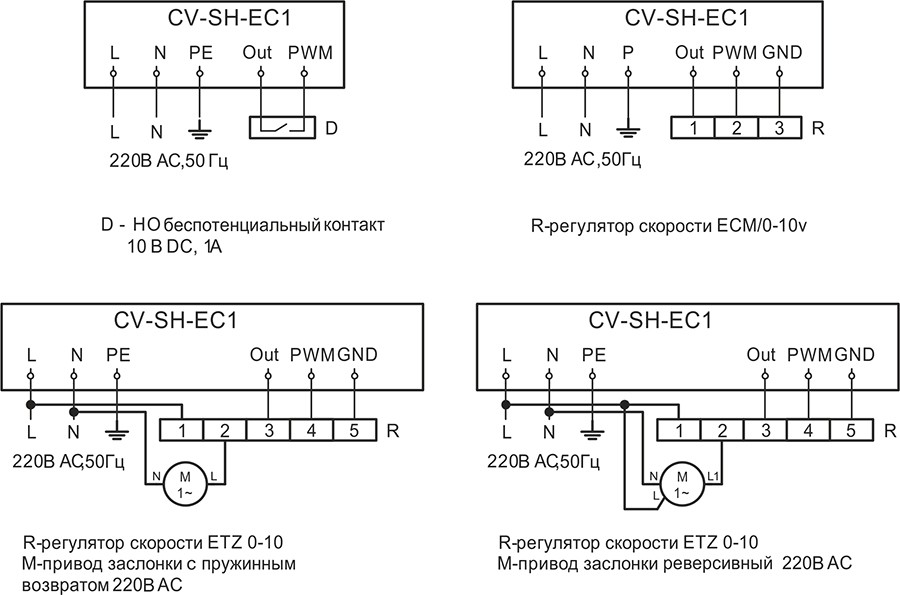

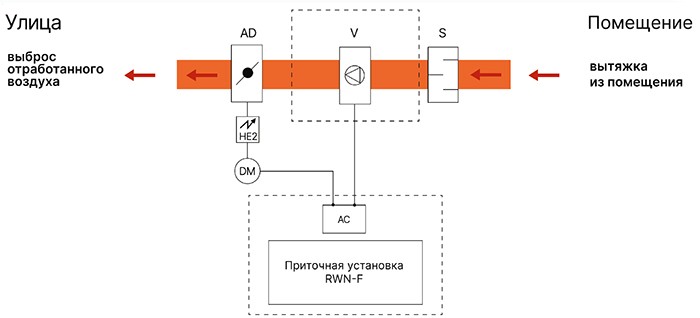

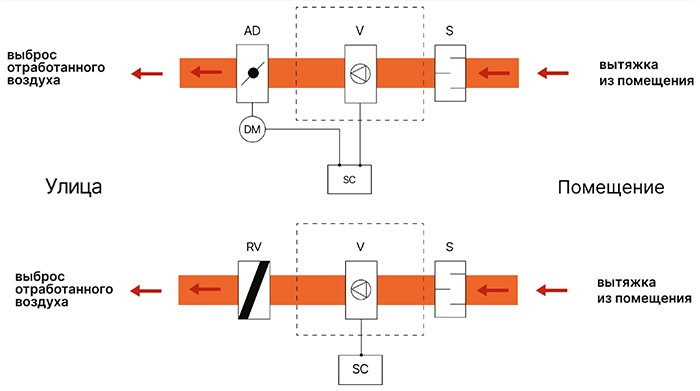

Электрические схемы подключения
Кабель питания: 3х1,5 мм2 (L, N, PE).
Номинал автоматического выключателя: 1Р С6.
Кабель управления: 3х0,5 мм2 (экранированный).
На схеме отображен вариант управления пультом ДУ с поворотным потенциометром (поставляется опционально).
Данные значения носят рекомендательный характер и должны подбираться в соответствии с ПУЭ - по типу применяемого кабеля и по условиям его прокладки.
Условное обозначение:
Вентилятор канальный шумоизолированный CV-SH-100-ЕС/1-0,09/3300
где: CV-SH - модель вентилятора;
100 - типоразмер (диаметр подключения, мм);
ЕС - тип электродвигателя;
1 - число фаз;
0,09 - мощность электродвигателя, кВт;
3300 - частота вращения электродвигателя, об/мин.
