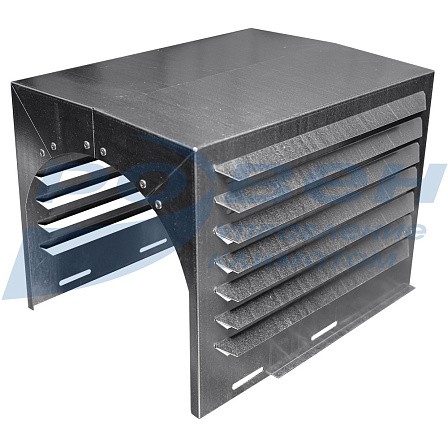

Кожух ЭД для вентиляторов ВРН, ВРВ
Кожух ЭД предназначен для защиты электродвигателя от попадания осадков при использовании вентилятора на улице.
Кожух подбирается для конкретной модели радиального вентилятора: ВРН, ВРВ.
В обозначении кожуха указываются мощность и обороты электродвигателя.
Габарит электродвигателя (высота оси вращения)
|
Габарит электродвигателя (высота оси вращения) |
Мощность х обороты |
|
56 |
0,18х3000; 0,25х3000; 0,12х1500; 0,18х1500 |
|
63 |
0,37х3000; 0,55х3000; 0,25х1500; 0,37х1500; 0,18х1000; 0,25х1000 |
|
71 |
0,75х3000; 1,1х3000; 0,55х1500; 0,75х1500; 0,37х1000; 0,55х1000; 0,18х750; 0,25х750 |
|
80 |
1,5х3000; 2,2х3000; 1,1х1500; 1,5х1500; 0,75х1000; 1,1х1000; 0,37х750; 0,55х750 |
|
90 |
3х3000; 2,2х1500; 1,5х1000; 0,75х750;1,1х750 |
|
100 |
4х3000; 5,5х3000; 3х1500; 4х1500; 2,2х1000; 1,5х750 |
|
112 |
7,5х3000; 5,5х1500; 3х1000; 4х1000;2,2х750; 3х750 |
|
132 |
11х3000; 7,5х1500; 11х1500; 5,5х1000; 7,5х1000; 4х750; 5,5х750 |
|
160 |
15х3000; 18,5х3000; 15х1500; 18,5х1500; 11х1000; 15х1000; 7,5х750; 11х750 |
|
180 |
22х3000; 30х3000; 22х1500; 30х1500; 18,5х1000; 15х750 |
|
200 |
37х3000; 45х3000; 37х1500; 45х1500; 22х1000; 30х1000; 18,5х750; 22х750 |
|
225 |
55х3000; 55х1500; 37х1000; 30х750 |
|
250 |
75х3000; 90х3000; 75х1500; 90х1500; 45х1000; 55х1000; 37х750; 45х750 |
|
280 |
110х3000; 132х3000; 110х1500; 132х1500; 75х1000; 90х1000; 55х750; 75х750 |
|
315 |
160х3000; 200х3000; 250х3000; 160х1500; 200х1500; 110х1000; 132х1000; 160х1000;90х750; 110х750; 132х750 |
|
355 |
250х3000; 315х3000; 250х1500; 315х1500; 160х1000; 200х1000; 250х1000; 132х750; 160х750; 200х750; 250х750; 110х600 |
Габаритные и присоединительные размеры кожуха ЭД
|
Модель |
H |
H1 |
L |
L1 |
L2 |
B |
B1 |
B2 |
Масса, кг |
|
Кожух ЭД-ВРН/ВРВ-О-56 |
181 |
131 |
213.1 |
21...51 |
71 |
192 |
145 |
90 |
1,2 |
|
Кожух ЭД-ВРН/ВРВ-О-63 |
194 |
158 |
243 |
27...57 |
80 |
185 |
136 |
100 |
1,3 |
|
Кожух ЭД-ВРН/ВРВ-О-71 |
216 |
170 |
293 |
27...57 |
90 |
214 |
166 |
112 |
1,7 |
|
Кожух ЭД-ВРН/ВРВ-О-80 |
226 |
185 |
293 |
34...64 |
100 |
227 |
178 |
125 |
1,8 |
|
Кожух ЭД-ВРН/ВРВ-О-90 |
256 |
196 |
363 |
42...82 |
125 |
279 |
134 |
140 |
2,8 |
|
Кожух ЭД-ВРН/ВРВ-О-100 |
281 |
207 |
382 |
51...91 |
112/140 |
279 |
114 |
160 |
3,2 |
|
Кожух ЭД-ВРН/ВРВ-О-112 |
326 |
268 |
442 |
64...104 |
140 |
300 |
200 |
191 |
4,0 |
|
Кожух ЭД-ВРН/ВРВ-О-132 |
371 |
327 |
474 |
71...111 |
140/178 |
403 |
354 |
216 |
5,4 |
|
Кожух ЭД-ВРН/ВРВ-О-160 |
446 |
327 |
594 |
106...146 |
178/210 |
399 |
354 |
254 |
7,3 |
|
Кожух ЭД-ВРН/ВРВ-О-180 |
493 |
389 |
672 |
107...146 |
203/241 |
467 |
418 |
279 |
9,3 |
|
Кожух ЭД-ВРН/ВРВ-О-200 |
570 |
429 |
742 |
147...247 |
267/305 |
507 |
456 |
318 |
11,3 |
|
Кожух ЭД-ВРН/ВРВ-О-225 |
586 |
503 |
777 |
131...171 |
311 |
603 |
556 |
356 |
13,7 |
|
Кожух ЭД-ВРН/ВРВ-О-250 |
626 |
526 |
842 |
129 |
311 |
576 |
528 |
406 |
17 |
|
Кожух ЭД-ВРН/ВРВ-О-280 |
710 |
754 |
998 |
157 |
368 |
630 |
588 |
457 |
19 |
МАРКИРОВКА:
Кожух ЭД-ВРН/ВРВ-О-56
где: Кожух ЭД-ВРН/ВРВ – кожух для радиальных вентиляторов ВРН/ВРВ, ВРН-80-75/ВРВ-14-46;
О – общепромышленное исполнение;
56 – габарит электродвигателя (высота оси вращения).
