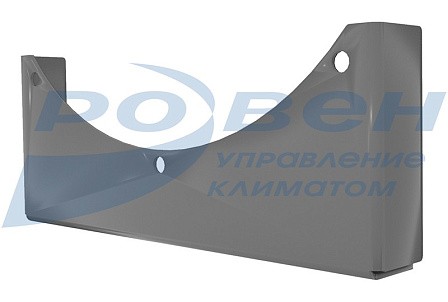

Монтажная опора
Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении.
Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора.
Для каждого типа корпуса вентилятора своя монтажная опора: МОП-10, МОП-20, МОП-30.
Габаритные и присоединительные размеры монтажная опора МОП-10 для осевых вентиляторов РОСА-500/10
|
Модель |
№ вент. |
A |
a |
B |
d |
H |
h |
R |
n |
|
МОП-10-4,0 |
4,0 |
352 |
270 |
45 |
12 |
270 |
135 |
218 |
3 |
|
МОП-10-4,5 |
4,5 |
382 |
310 |
45 |
12 |
300 |
145 |
243 |
3 |
|
МОП-10-5,0 |
5,0 |
320 |
270 |
45 |
12 |
330 |
120 |
268 |
3 |
|
МОП-10-5,6 |
5,6 |
382 |
310 |
50 |
12 |
380 |
132 |
310 |
3 |
|
МОП-10-6,3 |
6,3 |
402 |
340 |
50 |
12 |
380 |
102 |
345 |
3 |
|
МОП-10-7,1 |
7,1 |
602 |
520 |
50 |
12 |
420 |
168 |
385 |
5 |
|
МОП-10-8,0 |
8,0 |
662 |
560 |
50 |
12 |
465 |
181 |
430 |
5 |
|
МОП-10-9,0 |
9,0 |
720 |
670 |
50 |
14 |
520 |
200 |
480 |
5 |
|
МОП-10-10,0 |
10,0 |
820 |
770 |
50 |
14 |
575 |
217 |
535 |
5 |
|
МОП-10-11,2 |
11,2 |
910 |
860 |
57 |
14 |
640 |
240 |
597,5 |
5 |
|
МОП-10-12,5 |
12,5 |
990 |
920 |
57 |
14 |
700 |
260 |
660 |
5 |
МАРКИРОВКА:
Монтажная опора МОП-10-4,0
где: МОП – монтажная опора для осевых вентиляторов РОСА;
10 – тип корпуса осевого вентилятора;
4,0 – типоразмер монтажной опоры (номер вентилятора).
Габаритные и присоединительные размеры монтажная опора МОП-20 для осевых вентиляторов РОСА-500/20
|
Модель |
№ вент. |
A |
a |
B |
d |
H |
h |
R |
n |
|
МОП-10-4,0 |
4,0 |
352 |
270 |
45 |
12 |
270 |
135 |
218 |
3 |
|
МОП-10-4,5 |
4,5 |
382 |
310 |
45 |
12 |
300 |
145 |
243 |
3 |
|
МОП-10-5,0 |
5,0 |
320 |
270 |
45 |
12 |
330 |
120 |
268 |
3 |
|
МОП-10-5,6 |
5,6 |
382 |
310 |
50 |
12 |
380 |
132 |
310 |
3 |
|
МОП-10-6,3 |
6,3 |
402 |
340 |
50 |
12 |
380 |
102 |
345 |
3 |
|
МОП-10-7,1 |
7,1 |
602 |
520 |
50 |
12 |
420 |
168 |
385 |
5 |
|
МОП-10-8,0 |
8,0 |
662 |
560 |
50 |
12 |
465 |
181 |
430 |
5 |
|
МОП-10-9,0 |
9,0 |
720 |
670 |
50 |
14 |
520 |
200 |
480 |
5 |
|
МОП-10-10,0 |
10,0 |
820 |
770 |
50 |
14 |
575 |
217 |
535 |
5 |
|
МОП-10-11,2 |
11,2 |
910 |
860 |
57 |
14 |
640 |
240 |
597,5 |
5 |
|
МОП-10-12,5 |
12,5 |
990 |
920 |
57 |
14 |
700 |
260 |
660 |
5 |
МАРКИРОВКА:
Монтажная опора МОП-10-4,0
где: МОП – монтажная опора для осевых вентиляторов РОСА;
10 – тип корпуса осевого вентилятора;
4,0 – типоразмер монтажной опоры (номер вентилятора).
Габаритные и присоединительные размеры монтажная опора МОП-20 для осевых вентиляторов РОСА-500/20
|
Модель |
№ вент. |
A |
a |
B |
d |
H |
h |
R |
n |
|
МОП-30-4,0 |
4,0 |
320 |
270 |
45 |
12 |
330 |
120 |
268 |
3 |
|
МОП-30-4,5 |
4,5 |
382 |
310 |
50 |
12 |
380 |
132 |
310 |
3 |
|
МОП-30-5,0 |
5,0 |
402 |
340 |
50 |
12 |
380 |
102 |
345 |
3 |
|
МОП-30-5,6 |
5,6 |
602 |
520 |
50 |
12 |
420 |
168 |
385 |
5 |
|
МОП-30-6,3 |
6,3 |
662 |
560 |
50 |
12 |
465 |
181 |
430 |
5 |
|
МОП-30-7,1 |
7,1 |
720 |
670 |
50 |
14 |
520 |
200 |
480 |
5 |
|
МОП-30-8,0 |
8,0 |
820 |
770 |
50 |
14 |
575 |
217 |
535 |
5 |
|
МОП-30-9,0 |
9,0 |
910 |
860 |
57 |
14 |
640 |
240 |
597,5 |
5 |
|
МОП-30-10,0 |
10,0 |
990 |
920 |
57 |
14 |
700 |
260 |
660 |
5 |
|
МОП-30-11,2 |
11,2 |
910 |
850 |
57 |
14 |
780 |
200 |
735 |
5 |
|
МОП-30-12,5 |
12,5 |
1250 |
1200 |
57 |
14 |
900 |
330 |
840 |
7 |
МАРКИРОВКА:
Монтажная опора МОП-30-4,0
где: МОП – монтажная опора для осевых вентиляторов РОСА;
30 – тип корпуса осевого вентилятора;
4,0 – типоразмер монтажной опоры (номер вентилятора).
Не представленные в наличии модели доступны к поставке под заказ
