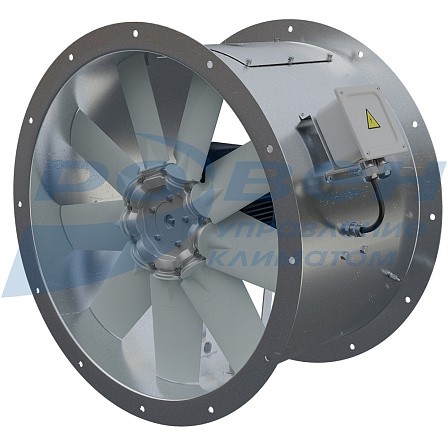

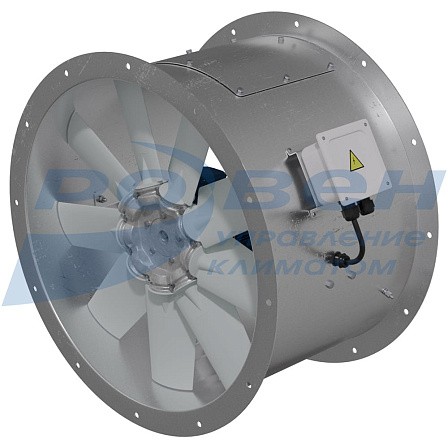

Вентилятор осевой РОСА-300
Монтажная опора (МОП) является дополнительным элементом и в комплект поставки не входит.
Осевые вентиляторы серии РОСА-300 разработаны для систем общеобменной вентиляции. Исполнение вентиляторов общепромышленное.
Серия РОСА-300 отличается высокой экономичностью и эффективностью. Комплектация рабочим колесом в сочетании с электродвигателем позволяет максимально использовать установочную мощность на протяжении всей рабочей части аэродинамической характеристики.
Изменение угла установки лопастей и их количества дает диапазоны расходных решений, отличающихся более чем в два раза в одном габарите вентилятора.
Вентиляторы РОСА-300 изготавливаются с типом корпуса: 10, 20, 30.
Вентиляторы РОСА-300 выпускаются с направлением потока воздуха от колеса на двигатель (IW).
*По отдельной заявке возможно изготовление вентиляторов с направлением потока воздуха от двигателя на колесо (MW).
Дополнительное оборудование для горизонтального монтажа
|
№ |
Наименование |
Описание |
|
1 |
Вставка гибкая ВГК-РОСА: |
Вставки гибкие круглые предназначены для присоединения вентилятора к системам воздуховодов, исключая передачу вибрации от вентилятора |
|
2 |
Входной коллектор осевой |
Входной осевой коллектор ВКО для осевых вентиляторов серии РОСА предназначен для подачи потока воздуха к вентилятору |
|
3 |
Переходник РОСА |
Переходник предназначен для соединения осевого вентилятора РОСА с системой воздуховодов |
|
4 |
Монтажная опора МОП |
Монтажная опора позволяет установить осевой вентилятор в горизонтальном положении. Опора состоит из двух кронштейнов, которые крепятся к фланцам вентилятора |
|
5 |
Решетка защитная БАСКЕТ-РОСА |
Решетка защитная служит для защиты осевых вентиляторов и систем вентиляции от попадания в них посторонних предметов |
|
6 |
Козырек РОСА |
Козырек РОСА предназначен для защиты от атмосферных осадков. Козырек оснащен сеткой для защиты от попадания в вентилятор посторонних предметов |
|
7 |
Комплект виброизоляторов |
Комплект виброизоляторов, устанавливают для отсечки вибрационной нагрузки на вентилятор и на фундамент |
Примечание: Дополнительное оборудование в стандартную комплектацию не входит.

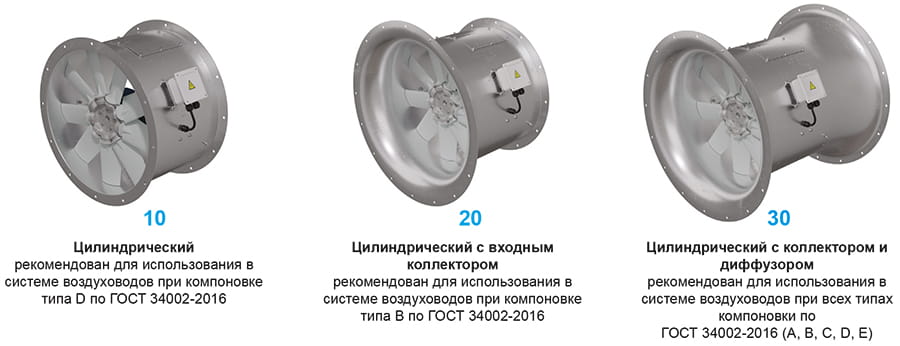

Описание типа корпуса
|
Внешний вид |
Тип корпуса |
Наименование - назначение |
Аэродинамические свойства |
|
|
10 |
Цилиндрический – рекомендован для использования в системе воздуховодов при компоновке типа D по ГОСТ 34002-2016 |
Соответствуют техническим характеристикам, приведенным на графиках моделей |
|
|
20 |
Цилиндрический с входным коллектором – рекомендован для использования в системе воздуховодов при компоновке типа В по ГОСТ 34002-2016 |
Улучшает аэродинамические характеристики, за счёт снижения потерь на входе воздушного потока в вентилятор |
|
|
30 |
Цилиндрический с коллектором и диффузором – рекомендован для использования в системе воздуховодов при всех типах компоновки по ГОСТ 34002-2016 (А, В, С, D, E) |
Улучшает аэродинамические характеристики, за счёт увеличения статического давления и снижения скорости потока в системе воздуховодов |
Полная информация о вентиляторах РОСА-300 в электронном pdf-каталоге по ссылке во вкладке "Характеристики".
Габаритные и присоединительные размеры вентиляторов РОСА-300 с типом корпуса 10
|
№ вент |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
|
4,0 |
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/06-А/0,12/1500/220-380/1-У2 |
330 |
400 |
436 |
460 |
8 |
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/14-А/0,18/1500/220-380/1-У2 |
330 |
400 |
436 |
460 |
8 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/18-А/0,25/1500/220-380/1-У2 |
330 |
400 |
436 |
460 |
8 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/22-А/0,37/1500/220-380/1-У2 |
330 |
400 |
436 |
460 |
8 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/73-А/0,55/3000/220-380/1-У2 |
380 |
400 |
436 |
460 |
8 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/77-А/0,75/3000/220-380/1-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/81-А/1,1/3000/220-380/1-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/13-А/1,5/3000/220-380/1-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/17-А/2,2/3000/220-380/1-У2 |
440 |
400 |
436 |
460 |
8 |
|
|
4,5 |
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/38-А/0,18/1500/220-380/1-У2 |
330 |
450 |
486 |
510 |
8 |
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/46-А/0,25/1500/220-380/1-У2 |
380 |
450 |
486 |
510 |
8 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/18-А/0,37/1500/220-380/1-У2 |
380 |
450 |
486 |
510 |
8 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/70-А/0,55/1500/220-380/1-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/73-А/0,75/3000/220-380/1-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/77-А/1,1/3000/220-380/1-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/37-А/1,5/3000/220-380/1-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/85-А/2,2/3000/220-380/1-У2 |
440 |
450 |
486 |
510 |
8 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/61-А/3,0/3000/220-380/1-У2 |
515 |
450 |
486 |
510 |
8 |
|
|
5,0 |
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/38-А/0,25/1500/220-380/1-У2 |
380 |
500 |
536 |
560 |
12 |
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 |
380 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/18-А/0,55/1500/220-380/1-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/25-А/0,75/3000/220-380/1-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/73-А/1,1/3000/220-380/1-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/77-А/1,5/3000/220-380/1-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/81-А/2,2/3000/220-380/1-У2 |
440 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/09-А/3,0/3000/220-380/1-У2 |
515 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/13-А/4,0/3000/220-380/1-У2 |
515 |
500 |
536 |
560 |
12 |
|
|
5,6 |
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/50-А/0,37/1500/220-380/1-У2 |
380 |
560 |
620 |
660 |
12 |
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/58-А/0,55/1500/220-380/1-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/62-А/0,75/1500/220-380/1-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/25-А/1,1/3000/220-380/1-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/73-А/1,5/3000/220-380/1-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/77-А/2,2/3000/220-380/1-У2 |
440 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/81-А/3,0/3000/220-380/1-У2 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/09-А/4,0/3000/220-380/1-У2 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/13-А/5,5/3000/220-380/1-У2 |
515 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/17-А/7,5/3000/220-380/1-У2 |
630 |
560 |
620 |
660 |
12 |
|
|
6,3 |
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/78-А/0,55/1500/220-380/1-У2 |
440 |
630 |
690 |
730 |
12 |
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/82-А/0,75/1500/220-380/1-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/86-А/1,1/1500/220-380/1-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/90-А/1,5/1500/220-380/1-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/97-А/2,2/3000/220-380/1-У2 |
440 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/101-А/3,0/3000/220-380/1-У2 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/57-А/4,0/3000/220-380/1-У2 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/317-А/5,5/3000/220-380/1-У2 |
515 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/305-А/7,5/3000/220-380/1-У2 |
630 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/85-А/11,0/3000/380-660/1-У2 |
630 |
630 |
690 |
730 |
12 |
|
|
7,1 |
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/74-А/0,75/1500/220-380/1-У2 |
440 |
710 |
770 |
810 |
16 |
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/82-А/1,1/1500/220-380/1-У2 |
440 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/182-А/1,5/1500/220-380/1-У2 |
440 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/90-А/2,2/1500/220-380/1-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/94-А/3,0/1500/220-380/1-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/97-А/4,0/3000/220-380/1-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/101-А/5,5/3000/220-380/1-У2 |
515 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/77-А/7,5/3000/220-380/1-У2 |
630 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/81-А/11,0/3000/380-660/1-У2 |
630 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/181-А/15,0/3000/380-660/1-У2 |
820 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/201-А/18,5/3000/380-660/1-У2 |
820 |
710 |
770 |
810 |
16 |
|
|
8,0 |
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/30-А/1,1/1500/220-380/1-У2 |
440 |
800 |
860 |
900 |
16 |
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/34-А/1,5/1500/220-380/1-У2 |
440 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/38-А/2,2/1500/220-380/1-У2 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/42-А/3,0/1500/220-380/1-У2 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/46-А/4,0/1500/220-380/1-У2 |
515 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/22-А/5,5/1500/220-380/1-У2 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/77-А/7,5/3000/220-380/1-У2 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/81-А/11,0/3000/380-660/1-У2 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/85-А/15,0/3000/380-660/1-У2 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/125-А/18,5/3000/380-660/1-У2 |
820 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/89-А/22,0/3000/380-660/1-У2 |
820 |
800 |
860 |
900 |
16 |
|
|
9,0 |
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/146-А/1,5/1500/220-380/1-У2 |
440 |
900 |
960 |
1035 |
16 |
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/150-А/2,2/1500/220-380/1-У2 |
515 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/410-А/3,0/1500/220-380/1-У2 |
515 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/414-А/4,0/1500/220-380/1-У2 |
515 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/158-А/5,5/1500/220-380/1-У2 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/162-А/7,5/1500/380-660/1-У2 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/22-А/11,0/1500/380-660/1-У2 |
630 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/401-А/15,0/3000/380-660/1-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/177-А/18,5/3000/380-660/1-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/405-А/22,0/3000/380-660/1-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/185-А/30,0/3000/380-660/1-У2 |
820 |
900 |
960 |
1035 |
16 |
|
|
10,0 |
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/122-А/3,0/1500/220-380/1-У2 |
515 |
1000 |
1070 |
1135 |
16 |
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/126-А/4,0/1500/220-380/1-У2 |
515 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/130-А/5,5/1500/220-380/1-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/134-А/7,5/1500/380-660/1-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/142-А/11,0/1500/380-660/1-У2 |
630 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/86-А/15,0/1500/380-660/1-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/90-А/18,5/1500/380-660/1-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/94-А/22,0/1500/380-660/1-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/230-А/30,0/1500/380-660/1-У2 |
820 |
1000 |
1070 |
1135 |
16 |
|
|
11,2 |
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/123-А/3,0/1000/220-380/1-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/127-А/4,0/1000/220-380/1-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/15-А/5,5/1000/380-660/1-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/30-А/7,5/1500/380-660/1-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/122-А/11,0/1500/380-660/1-У2 |
630 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/126-А/15,0/1500/380-660/1-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/226-А/18,5/1500/380-660/1-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/134-А/22,0/1500/380-660/1-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/230-А/30,0/1500/380-660/1-У2 |
820 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/234-А/37,0/1500/380-660/1-У2 |
950 |
1120 |
1195 |
1255 |
16 |
|
|
12,5 |
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/55-А/3,0/1000/220-380/1-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/59-А/4,0/1000/220-380/1-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/63-А/5,5/1000/380-660/1-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/67-А/7,5/1000/380-660/1-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/02-А/11,0/1500/380-660/1-У2 |
630 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/30-А/15,0/1500/380-660/1-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/06-А/18,5/1500/380-660/1-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/82-А/22,0/1500/380-660/1-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/86-А/30,0/1500/380-660/1-У2 |
820 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/14-А/37,0/1500/380-660/1-У2 |
950 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/18-А/45,0/1500/380-660/1-У2 |
950 |
1250 |
1320 |
1385 |
16 |
Габаритные и присоединительные размеры вентиляторов РОСА-300 с типом корпуса 20
|
№ вент. |
Наименование |
L, мм |
D, мм |
D1, мм |
D2, мм |
m, отв |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/06-А/0,12/1500/220-380/1-У2 |
430 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/14-А/0,18/1500/220-380/1-У2 |
430 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/18-А/0,25/1500/220-380/1-У2 |
430 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/22-А/0,37/1500/220-380/1-У2 |
430 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/73-А/0,55/3000/220-380/1-У2 |
480 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/77-А/0,75/3000/220-380/1-У2 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/81-А/1,1/3000/220-380/1-У2 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/13-А/1,5/3000/220-380/1-У2 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/20L-IW-4,0-O-R3L/4,0/PAG/17-А/2,2/3000/220-380/1-У2 |
540 |
400 |
436 |
460 |
8 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/38-А/0,18/1500/220-380/1-У2 |
442,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/46-А/0,25/1500/220-380/1-У2 |
492,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/18-А/0,37/1500/220-380/1-У2 |
492,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/70-А/0,55/1500/220-380/1-У2 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/73-А/0,75/3000/220-380/1-У2 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/77-А/1,1/3000/220-380/1-У2 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/37-А/1,5/3000/220-380/1-У2 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/85-А/2,2/3000/220-380/1-У2 |
552,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/20L-IW-4,5-O-R3L/4,5/PAG/61-А/3,0/3000/220-380/1-У2 |
627,5 |
450 |
486 |
510 |
8 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/38-А/0,25/1500/220-380/1-У2 |
505 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 |
505 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/18-А/0,55/1500/220-380/1-У2 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/25-А/0,75/3000/220-380/1-У2 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/73-А/1,1/3000/220-380/1-У2 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/77-А/1,5/3000/220-380/1-У2 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/81-А/2,2/3000/220-380/1-У2 |
565 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/09-А/3,0/3000/220-380/1-У2 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/20L-IW-5,0-O-R3L/5,0/PAG/13-А/4,0/3000/220-380/1-У2 |
640 |
500 |
536 |
560 |
12 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/50-А/0,37/1500/220-380/1-У2 |
520 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/58-А/0,55/1500/220-380/1-У2 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/62-А/0,75/1500/220-380/1-У2 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/25-А/1,1/3000/220-380/1-У2 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/73-А/1,5/3000/220-380/1-У2 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/77-А/2,2/3000/220-380/1-У2 |
580 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/81-А/3,0/3000/220-380/1-У2 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/09-А/4,0/3000/220-380/1-У2 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/13-А/5,5/3000/220-380/1-У2 |
655 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/20L-IW-5,6-O-R3L/5,6/PAG/17-А/7,5/3000/220-380/1-У2 |
770 |
560 |
620 |
660 |
12 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/78-А/0,55/1500/220-380/1-У2 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/82-А/0,75/1500/220-380/1-У2 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/86-А/1,1/1500/220-380/1-У2 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/90-А/1,5/1500/220-380/1-У2 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/97-А/2,2/3000/220-380/1-У2 |
597,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/101-А/3,0/3000/220-380/1-У2 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/57-А/4,0/3000/220-380/1-У2 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/317-А/5,5/3000/220-380/1-У2 |
672,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/305-А/7,5/3000/220-380/1-У2 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/20L-IW-6,3-O-R4Z/6,3/PAG/85-А/11,0/3000/380-660/1-У2 |
787,5 |
630 |
690 |
730 |
12 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/74-А/0,75/1500/220-380/1-У2 |
617,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/82-А/1,1/1500/220-380/1-У2 |
617,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/182-А/1,5/1500/220-380/1-У2 |
617,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/90-А/2,2/1500/220-380/1-У2 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/94-А/3,0/1500/220-380/1-У2 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/97-А/4,0/3000/220-380/1-У2 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/101-А/5,5/3000/220-380/1-У2 |
692,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/77-А/7,5/3000/220-380/1-У2 |
807,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/81-А/11,0/3000/380-660/1-У2 |
807,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/181-А/15,0/3000/380-660/1-У2 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/20L-IW-7,1-O-R4Z/7,1/PAG/201-А/18,5/3000/380-660/1-У2 |
997,5 |
710 |
770 |
810 |
16 |
900 |
960 |
1035 |
16 |
|
|
8,0 |
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/30-А/1,1/1500/220-380/1-У2 |
640 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/34-А/1,5/1500/220-380/1-У2 |
640 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/38-А/2,2/1500/220-380/1-У2 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/42-А/3,0/1500/220-380/1-У2 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/46-А/4,0/1500/220-380/1-У2 |
715 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/22-А/5,5/1500/220-380/1-У2 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/77-А/7,5/3000/220-380/1-У2 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/81-А/11,0/3000/380-660/1-У2 |
830 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/85-А/15,0/3000/380-660/1-У2 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/125-А/18,5/3000/380-660/1-У2 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/20L-IW-8,0-O-R4Z/8,0/PAG/89-А/22,0/3000/380-660/1-У2 |
1020 |
800 |
860 |
900 |
16 |
1000 |
1070 |
1135 |
16 |
|
|
9,0 |
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/146-А/1,5/1500/220-380/1-У2 |
665 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/150-А/2,2/1500/220-380/1-У2 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/410-А/3,0/1500/220-380/1-У2 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/414-А/4,0/1500/220-380/1-У2 |
740 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/158-А/5,5/1500/220-380/1-У2 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/162-А/7,5/1500/380-660/1-У2 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/22-А/11,0/1500/380-660/1-У2 |
855 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/401-А/15,0/3000/380-660/1-У2 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/177-А/18,5/3000/380-660/1-У2 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/405-А/22,0/3000/380-660/1-У2 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/20L-IW-9,0-O-R5Z/9,0/PAG/185-А/30,0/3000/380-660/1-У2 |
1045 |
900 |
960 |
1035 |
16 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/122-А/3,0/1500/220-380/1-У2 |
765 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/126-А/4,0/1500/220-380/1-У2 |
765 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/130-А/5,5/1500/220-380/1-У2 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/134-А/7,5/1500/380-660/1-У2 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/142-А/11,0/1500/380-660/1-У2 |
880 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/86-А/15,0/1500/380-660/1-У2 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/90-А/18,5/1500/380-660/1-У2 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/94-А/22,0/1500/380-660/1-У2 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/20L-IW-10,0-O-R5Z/10,0/PAG/230-А/30,0/1500/380-660/1-У2 |
1070 |
1000 |
1070 |
1135 |
16 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/123-А/3,0/1000/220-380/1-У2 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/127-А/4,0/1000/220-380/1-У2 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/15-А/5,5/1000/380-660/1-У2 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/30-А/7,5/1500/380-660/1-У2 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/122-А/11,0/1500/380-660/1-У2 |
910 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/126-А/15,0/1500/380-660/1-У2 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/226-А/18,5/1500/380-660/1-У2 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/134-А/22,0/1500/380-660/1-У2 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/230-А/30,0/1500/380-660/1-У2 |
1100 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/20L-IW-11,2-O-R5Z/11,2/PAG/234-А/37,0/1500/380-660/1-У2 |
1230 |
1120 |
1195 |
1255 |
16 |
1400 |
1470 |
1540 |
20 |
|
|
12,5 |
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/55-А/3,0/1000/220-380/1-У2 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/59-А/4,0/1000/220-380/1-У2 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/63-А/5,5/1000/380-660/1-У2 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/67-А/7,5/1000/380-660/1-У2 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/02-А/11,0/1500/380-660/1-У2 |
942,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/30-А/15,0/1500/380-660/1-У2 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/06-А/18,5/1500/380-660/1-У2 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/82-А/22,0/1500/380-660/1-У2 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/86-А/30,0/1500/380-660/1-У2 |
1132,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/14-А/37,0/1500/380-660/1-У2 |
1262,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/20L-IW-12,5-O-R5Z/12,5/PAG/18-А/45,0/1500/380-660/1-У2 |
1262,5 |
1250 |
1320 |
1385 |
16 |
1600 |
1680 |
1740 |
24 |
Габаритные и присоединительные размеры вентиляторов РОСА-300 с типом корпуса 30
|
№ вент. |
Наименование |
L, мм |
D |
D3, мм |
D4, мм |
D5, мм |
n, отв |
|
4,0 |
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/06-А/0,12/1500/220-380/1-У2 |
590 |
400 |
500 |
536 |
560 |
12 |
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/14-А/0,18/1500/220-380/1-У2 |
590 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/18-А/0,25/1500/220-380/1-У2 |
590 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/22-А/0,37/1500/220-380/1-У2 |
590 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/73-А/0,55/3000/220-380/1-У2 |
640 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/77-А/0,75/3000/220-380/1-У2 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/81-А/1,1/3000/220-380/1-У2 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/13-А/1,5/3000/220-380/1-У2 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
РОСА-300/30L-IW-4,0-O-R3L/4,0/PAG/17-А/2,2/3000/220-380/1-У2 |
700 |
400 |
500 |
536 |
560 |
12 |
|
|
4,5 |
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/38-А/0,18/1500/220-380/1-У2 |
622,5 |
450 |
560 |
620 |
660 |
12 |
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/46-А/0,25/1500/220-380/1-У2 |
672,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/18-А/0,37/1500/220-380/1-У2 |
672,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/70-А/0,55/1500/220-380/1-У2 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/73-А/0,75/3000/220-380/1-У2 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/77-А/1,1/3000/220-380/1-У2 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/37-А/1,5/3000/220-380/1-У2 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/85-А/2,2/3000/220-380/1-У2 |
732,5 |
450 |
560 |
620 |
660 |
12 |
|
|
РОСА-300/30L-IW-4,5-O-R3L/4,5/PAG/61-А/3,0/3000/220-380/1-У2 |
807,5 |
450 |
560 |
620 |
660 |
12 |
|
|
5,0 |
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/38-А/0,25/1500/220-380/1-У2 |
703 |
500 |
630 |
690 |
730 |
12 |
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 |
703 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/18-А/0,55/1500/220-380/1-У2 |
763 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/25-А/0,75/3000/220-380/1-У2 |
763 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/73-А/1,1/3000/220-380/1-У2 |
763 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/77-А/1,5/3000/220-380/1-У2 |
763 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/81-А/2,2/3000/220-380/1-У2 |
763 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/09-А/3,0/3000/220-380/1-У2 |
838 |
500 |
630 |
690 |
730 |
12 |
|
|
РОСА-300/30L-IW-5,0-O-R3L/5,0/PAG/13-А/4,0/3000/220-380/1-У2 |
838 |
500 |
630 |
690 |
730 |
12 |
|
|
5,6 |
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/50-А/0,37/1500/220-380/1-У2 |
744 |
560 |
710 |
770 |
810 |
16 |
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/58-А/0,55/1500/220-380/1-У2 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/62-А/0,75/1500/220-380/1-У2 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/25-А/1,1/3000/220-380/1-У2 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/73-А/1,5/3000/220-380/1-У2 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/77-А/2,2/3000/220-380/1-У2 |
804 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/81-А/3,0/3000/220-380/1-У2 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/09-А/4,0/3000/220-380/1-У2 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/13-А/5,5/3000/220-380/1-У2 |
879 |
560 |
710 |
770 |
810 |
16 |
|
|
РОСА-300/30L-IW-5,6-O-R3L/5,6/PAG/17-А/7,5/3000/220-380/1-У2 |
994 |
560 |
710 |
770 |
810 |
16 |
|
|
6,3 |
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/78-А/0,55/1500/220-380/1-У2 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/82-А/0,75/1500/220-380/1-У2 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/86-А/1,1/1500/220-380/1-У2 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/90-А/1,5/1500/220-380/1-У2 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/97-А/2,2/3000/220-380/1-У2 |
849,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/101-А/3,0/3000/220-380/1-У2 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/57-А/4,0/3000/220-380/1-У2 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/317-А/5,5/3000/220-380/1-У2 |
924,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/305-А/7,5/3000/220-380/1-У2 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
РОСА-300/30L-IW-6,3-O-R4Z/6,3/PAG/85-А/11,0/3000/380-660/1-У2 |
1039,5 |
630 |
800 |
860 |
900 |
16 |
|
|
7,1 |
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/74-А/0,75/1500/220-380/1-У2 |
901,5 |
710 |
900 |
960 |
1035 |
16 |
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/82-А/1,1/1500/220-380/1-У2 |
901,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/182-А/1,5/1500/220-380/1-У2 |
901,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/90-А/2,2/1500/220-380/1-У2 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/94-А/3,0/1500/220-380/1-У2 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/97-А/4,0/3000/220-380/1-У2 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/101-А/5,5/3000/220-380/1-У2 |
976,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/77-А/7,5/3000/220-380/1-У2 |
1091,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/81-А/11,0/3000/380-660/1-У2 |
1091,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/181-А/15,0/3000/380-660/1-У2 |
1281,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
РОСА-300/30L-IW-7,1-O-R4Z/7,1/PAG/201-А/18,5/3000/380-660/1-У2 |
1281,5 |
710 |
900 |
960 |
1035 |
16 |
|
|
8,0 |
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/30-А/1,1/1500/220-380/1-У2 |
960 |
800 |
1000 |
1070 |
1135 |
16 |
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/34-А/1,5/1500/220-380/1-У2 |
960 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/38-А/2,2/1500/220-380/1-У2 |
1035 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/42-А/3,0/1500/220-380/1-У2 |
1035 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/46-А/4,0/1500/220-380/1-У2 |
1035 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/22-А/5,5/1500/220-380/1-У2 |
1150 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/77-А/7,5/3000/220-380/1-У2 |
1150 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/81-А/11,0/3000/380-660/1-У2 |
1150 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/85-А/15,0/3000/380-660/1-У2 |
1340 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/125-А/18,5/3000/380-660/1-У2 |
1340 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
РОСА-300/30L-IW-8,0-O-R4Z/8,0/PAG/89-А/22,0/3000/380-660/1-У2 |
1340 |
800 |
1000 |
1070 |
1135 |
16 |
|
|
9,0 |
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/146-А/1,5/1500/220-380/1-У2 |
1025 |
900 |
1120 |
1195 |
1255 |
16 |
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/150-А/2,2/1500/220-380/1-У2 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/410-А/3,0/1500/220-380/1-У2 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/414-А/4,0/1500/220-380/1-У2 |
1100 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/158-А/5,5/1500/220-380/1-У2 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/162-А/7,5/1500/380-660/1-У2 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/22-А/11,0/1500/380-660/1-У2 |
1215 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/401-А/15,0/3000/380-660/1-У2 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/177-А/18,5/3000/380-660/1-У2 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/405-А/22,0/3000/380-660/1-У2 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
РОСА-300/30L-IW-9,0-O-R5Z/9,0/PAG/185-А/30,0/3000/380-660/1-У2 |
1405 |
900 |
1120 |
1195 |
1255 |
16 |
|
|
10,0 |
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/122-А/3,0/1500/220-380/1-У2 |
1165 |
1000 |
1250 |
1320 |
1385 |
16 |
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/126-А/4,0/1500/220-380/1-У2 |
1165 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/130-А/5,5/1500/220-380/1-У2 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/134-А/7,5/1500/380-660/1-У2 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/142-А/11,0/1500/380-660/1-У2 |
1280 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/86-А/15,0/1500/380-660/1-У2 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/90-А/18,5/1500/380-660/1-У2 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/94-А/22,0/1500/380-660/1-У2 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
РОСА-300/30L-IW-10,0-O-R5Z/10,0/PAG/230-А/30,0/1500/380-660/1-У2 |
1470 |
1000 |
1250 |
1320 |
1385 |
16 |
|
|
11,2 |
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/123-А/3,0/1000/220-380/1-У2 |
1358 |
1120 |
1400 |
1470 |
1540 |
20 |
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/127-А/4,0/1000/220-380/1-У2 |
1358 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/15-А/5,5/1000/380-660/1-У2 |
1358 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/30-А/7,5/1500/380-660/1-У2 |
1358 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/122-А/11,0/1500/380-660/1-У2 |
1358 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/126-А/15,0/1500/380-660/1-У2 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/226-А/18,5/1500/380-660/1-У2 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/134-А/22,0/1500/380-660/1-У2 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/230-А/30,0/1500/380-660/1-У2 |
1548 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
РОСА-300/30L-IW-11,2-O-R5Z/11,2/PAG/234-А/37,0/1500/380-660/1-У2 |
1678 |
1120 |
1400 |
1470 |
1540 |
20 |
|
|
12,5 |
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/55-А/3,0/1000/220-380/1-У2 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/59-А/4,0/1000/220-380/1-У2 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/63-А/5,5/1000/380-660/1-У2 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/67-А/7,5/1000/380-660/1-У2 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/02-А/11,0/1500/380-660/1-У2 |
1442,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/30-А/15,0/1500/380-660/1-У2 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/06-А/18,5/1500/380-660/1-У2 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/82-А/22,0/1500/380-660/1-У2 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/86-А/30,0/1500/380-660/1-У2 |
1632,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/14-А/37,0/1500/380-660/1-У2 |
1762,5 |
1250 |
1600 |
1680 |
1740 |
24 |
|
|
РОСА-300/30L-IW-12,5-O-R5Z/12,5/PAG/18-А/45,0/1500/380-660/1-У2 |
1762,5 |
1250 |
1600 |
1680 |
1740 |
24 |
Технические
характеристики
|
№ вент. |
Наименование |
N, кВт |
n, об/мин |
Ток, А при 380В |
Масса, кг (тип корпуса) |
||
|
10 |
20 |
30 |
|||||
|
4,0 |
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/06-А/0,12/1500/220-380/1-У2 |
0,12 |
1310 |
0,44 |
17 |
20 |
24 |
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/14-А/0,18/1500/220-380/1-У2 |
0,18 |
1310 |
0,62 |
17 |
20 |
24 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/18-А/0,25/1500/220-380/1-У2 |
0,25 |
1340 |
0,79 |
18 |
21 |
25 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/22-А/0,37/1500/220-380/1-У2 |
0,37 |
1340 |
1,12 |
18 |
21 |
25 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/73-А/0,55/3000/220-380/1-У2 |
0,55 |
2790 |
1,38 |
19 |
22 |
26 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/77-А/0,75/3000/220-380/1-У2 |
0,75 |
2840 |
1,83 |
22 |
25 |
29 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/81-А/1,1/3000/220-380/1-У2 |
1,1 |
2840 |
2,61 |
23 |
26 |
30 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/13-А/1,5/3000/220-380/1-У2 |
1,5 |
2850 |
3,46 |
33 |
36 |
40 |
|
|
РОСА-300/10L-IW-4,0-O-R3L/4,0/PAG/17-А/2,2/3000/220-380/1-У2 |
2,2 |
2855 |
4,85 |
34 |
37 |
41 |
|
|
4,5 |
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/38-А/0,18/1500/220-380/1-У2 |
0,18 |
1310 |
0,62 |
18 |
23 |
28 |
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/46-А/0,25/1500/220-380/1-У2 |
0,25 |
1340 |
0,79 |
19 |
24 |
29 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/18-А/0,37/1500/220-380/1-У2 |
0,37 |
1340 |
1,12 |
19 |
24 |
29 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/70-А/0,55/1500/220-380/1-У2 |
0,55 |
1390 |
1,57 |
24 |
29 |
34 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/73-А/0,75/3000/220-380/1-У2 |
0,75 |
2840 |
1,83 |
23 |
28 |
33 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/77-А/1,1/3000/220-380/1-У2 |
1,1 |
2840 |
2,61 |
24 |
29 |
34 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/37-А/1,5/3000/220-380/1-У2 |
1,5 |
2850 |
3,46 |
34 |
39 |
44 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/85-А/2,2/3000/220-380/1-У2 |
2,2 |
2855 |
4,85 |
36 |
41 |
46 |
|
|
РОСА-300/10L-IW-4,5-O-R3L/4,5/PAG/61-А/3,0/3000/220-380/1-У2 |
3,0 |
2860 |
6,34 |
47 |
52 |
57 |
|
|
5,0 |
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/38-А/0,25/1500/220-380/1-У2 |
0,25 |
1340 |
0,79 |
20 |
26 |
33 |
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/14-А/0,37/1500/220-380/1-У2 |
0,37 |
1340 |
1,12 |
21 |
27 |
34 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/18-А/0,55/1500/220-380/1-У2 |
0,55 |
1390 |
1,57 |
26 |
32 |
39 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/25-А/0,75/3000/220-380/1-У2 |
0,75 |
2840 |
1,83 |
25 |
31 |
38 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/73-А/1,1/3000/220-380/1-У2 |
1,1 |
2840 |
2,61 |
26 |
32 |
39 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/77-А/1,5/3000/220-380/1-У2 |
1,5 |
2850 |
3,46 |
35 |
41 |
48 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/81-А/2,2/3000/220-380/1-У2 |
2,2 |
2855 |
4,85 |
37 |
43 |
50 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/09-А/3,0/3000/220-380/1-У2 |
3,0 |
2860 |
6,34 |
48 |
54 |
61 |
|
|
РОСА-300/10L-IW-5,0-O-R3L/5,0/PAG/13-А/4,0/3000/220-380/1-У2 |
4,0 |
2880 |
8,21 |
52 |
58 |
65 |
|
|
5,6 |
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/50-А/0,37/1500/220-380/1-У2 |
0,37 |
1340 |
1,12 |
24 |
31 |
40 |
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/58-А/0,55/1500/220-380/1-У2 |
0,55 |
1390 |
1,57 |
30 |
37 |
46 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/62-А/0,75/1500/220-380/1-У2 |
0,75 |
1390 |
2,05 |
30 |
37 |
46 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/25-А/1,1/3000/220-380/1-У2 |
1,1 |
2840 |
2,61 |
29 |
36 |
45 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/73-А/1,5/3000/220-380/1-У2 |
1,5 |
2850 |
3,46 |
38 |
45 |
54 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/77-А/2,2/3000/220-380/1-У2 |
2,2 |
2855 |
4,85 |
40 |
47 |
56 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/81-А/3,0/3000/220-380/1-У2 |
3,0 |
2860 |
6,34 |
51 |
58 |
67 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/09-А/4,0/3000/220-380/1-У2 |
4,0 |
2880 |
8,21 |
56 |
63 |
72 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/13-А/5,5/3000/220-380/1-У2 |
5,5 |
2900 |
11,08 |
63 |
70 |
79 |
|
|
РОСА-300/10L-IW-5,6-O-R3L/5,6/PAG/17-А/7,5/3000/220-380/1-У2 |
7,5 |
2895 |
14,9 |
78 |
85 |
94 |
|
|
6,3 |
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/78-А/0,55/1500/220-380/1-У2 |
0,55 |
1390 |
1,57 |
37 |
48 |
61 |
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/82-А/0,75/1500/220-380/1-У2 |
0,75 |
1390 |
2,05 |
37 |
48 |
61 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/86-А/1,1/1500/220-380/1-У2 |
1,1 |
1370 |
2,85 |
45 |
56 |
69 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/90-А/1,5/1500/220-380/1-У2 |
1,5 |
1400 |
3,72 |
47 |
58 |
71 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/97-А/2,2/3000/220-380/1-У2 |
2,2 |
2855 |
4,85 |
47 |
58 |
71 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/101-А/3,0/3000/220-380/1-У2 |
3,0 |
2860 |
6,34 |
59 |
70 |
83 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/57-А/4,0/3000/220-380/1-У2 |
4,0 |
2880 |
8,21 |
64 |
75 |
88 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/317-А/5,5/3000/220-380/1-У2 |
5,5 |
2900 |
11,08 |
71 |
82 |
95 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/305-А/7,5/3000/220-380/1-У2 |
7,5 |
2895 |
14,9 |
88 |
99 |
112 |
|
|
РОСА-300/10L-IW-6,3-O-R4Z/6,3/PAG/85-А/11,0/3000/380-660/1-У2 |
11,0 |
2900 |
21,2 |
111 |
122 |
135 |
|
|
7,1 |
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/74-А/0,75/1500/220-380/1-У2 |
0,75 |
1390 |
2,05 |
39 |
52 |
69 |
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/82-А/1,1/1500/220-380/1-У2 |
1,1 |
1370 |
2,85 |
47 |
60 |
77 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/182-А/1,5/1500/220-380/1-У2 |
1,5 |
1400 |
3,72 |
49 |
62 |
79 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/90-А/2,2/1500/220-380/1-У2 |
2,2 |
1410 |
5,1 |
61 |
74 |
91 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/94-А/3,0/1500/220-380/1-У2 |
3,0 |
1410 |
6,8 |
67 |
80 |
97 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/97-А/4,0/3000/220-380/1-У2 |
4,0 |
2880 |
8,21 |
66 |
79 |
96 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/101-А/5,5/3000/220-380/1-У2 |
5,5 |
2900 |
11,08 |
74 |
87 |
104 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/77-А/7,5/3000/220-380/1-У2 |
7,5 |
2895 |
14,9 |
91 |
104 |
121 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/81-А/11,0/3000/380-660/1-У2 |
11,0 |
2900 |
21,2 |
115 |
128 |
145 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/181-А/15,0/3000/380-660/1-У2 |
15,0 |
2930 |
28,6 |
163 |
176 |
193 |
|
|
РОСА-300/10L-IW-7,1-O-R4Z/7,1/PAG/201-А/18,5/3000/380-660/1-У2 |
18,5 |
2930 |
34,7 |
175 |
188 |
205 |
|
|
8,0 |
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/30-А/1,1/1500/220-380/1-У2 |
1,1 |
1370 |
2,85 |
51 |
67 |
87 |
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/34-А/1,5/1500/220-380/1-У2 |
1,5 |
1400 |
3,72 |
53 |
69 |
89 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/38-А/2,2/1500/220-380/1-У2 |
2,2 |
1410 |
5,1 |
65 |
81 |
101 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/42-А/3,0/1500/220-380/1-У2 |
3,0 |
1410 |
6,8 |
72 |
88 |
108 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/46-А/4,0/1500/220-380/1-У2 |
4,0 |
1435 |
8,8 |
76 |
92 |
112 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/22-А/5,5/1500/220-380/1-У2 |
5,5 |
1440 |
11,7 |
92 |
108 |
128 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/77-А/7,5/3000/220-380/1-У2 |
7,5 |
2895 |
14,9 |
96 |
112 |
132 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/81-А/11,0/3000/380-660/1-У2 |
11,0 |
2900 |
21,2 |
119 |
135 |
155 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/85-А/15,0/3000/380-660/1-У2 |
15,0 |
2930 |
28,6 |
169 |
185 |
205 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/125-А/18,5/3000/380-660/1-У2 |
18,5 |
2930 |
34,7 |
180 |
196 |
216 |
|
|
РОСА-300/10L-IW-8,0-O-R4Z/8,0/PAG/89-А/22,0/3000/380-660/1-У2 |
22,0 |
2940 |
41 |
261 |
277 |
297 |
|
|
9,0 |
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/146-А/1,5/1500/220-380/1-У2 |
1,5 |
1400 |
3,72 |
66 |
90 |
121 |
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/150-А/2,2/1500/220-380/1-У2 |
2,2 |
1410 |
5,1 |
80 |
104 |
135 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/410-А/3,0/1500/220-380/1-У2 |
3,0 |
1410 |
6,8 |
86 |
110 |
141 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/414-А/4,0/1500/220-380/1-У2 |
4,0 |
1435 |
8,8 |
91 |
115 |
146 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/158-А/5,5/1500/220-380/1-У2 |
5,5 |
1440 |
11,7 |
108 |
132 |
163 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/162-А/7,5/1500/380-660/1-У2 |
7,5 |
1450 |
15,6 |
137 |
161 |
192 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/22-А/11,0/1500/380-660/1-У2 |
11,0 |
1460 |
22,5 |
150 |
174 |
205 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/401-А/15,0/3000/380-660/1-У2 |
15,0 |
2930 |
28,6 |
188 |
212 |
243 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/177-А/18,5/3000/380-660/1-У2 |
18,5 |
2930 |
34,7 |
200 |
224 |
255 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/405-А/22,0/3000/380-660/1-У2 |
22,0 |
2940 |
41 |
280 |
304 |
335 |
|
|
РОСА-300/10L-IW-9,0-O-R5Z/9,0/PAG/185-А/30,0/3000/380-660/1-У2 |
30,0 |
2950 |
55,4 |
280 |
304 |
335 |
|
|
10,0 |
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/122-А/3,0/1500/220-380/1-У2 |
3,0 |
1410 |
6,8 |
91 |
120 |
157 |
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/126-А/4,0/1500/220-380/1-У2 |
4,0 |
1435 |
8,8 |
96 |
125 |
162 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/130-А/5,5/1500/220-380/1-У2 |
5,5 |
1440 |
11,7 |
129 |
158 |
195 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/134-А/7,5/1500/380-660/1-У2 |
7,5 |
1450 |
15,6 |
147 |
176 |
213 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/142-А/11,0/1500/380-660/1-У2 |
11,0 |
1460 |
22,5 |
159 |
188 |
225 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/86-А/15,0/1500/380-660/1-У2 |
15,0 |
1460 |
30,0 |
219 |
248 |
285 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/90-А/18,5/1500/380-660/1-У2 |
18,5 |
1470 |
36,3 |
239 |
268 |
305 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/94-А/22,0/1500/380-660/1-У2 |
22,0 |
1470 |
43,2 |
268 |
297 |
334 |
|
|
РОСА-300/10L-IW-10,0-O-R5Z/10,0/PAG/230-А/30,0/1500/380-660/1-У2 |
30,0 |
1470 |
57,6 |
298 |
327 |
364 |
|
|
11,2 |
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/123-А/3,0/1000/220-380/1-У2 |
3,0 |
960 |
7,4 |
128 |
161 |
205 |
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/127-А/4,0/1000/220-380/1-У2 |
4,0 |
960 |
9,75 |
132 |
165 |
209 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/15-А/5,5/1000/380-660/1-У2 |
5,5 |
960 |
12,9 |
152 |
185 |
229 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/30-А/7,5/1500/380-660/1-У2 |
7,5 |
1450 |
15,6 |
157 |
190 |
234 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/122-А/11,0/1500/380-660/1-У2 |
11,0 |
1460 |
22,5 |
169 |
202 |
246 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/126-А/15,0/1500/380-660/1-У2 |
15,0 |
1460 |
30,0 |
232 |
265 |
309 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/226-А/18,5/1500/380-660/1-У2 |
18,5 |
1470 |
36,3 |
252 |
285 |
329 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/134-А/22,0/1500/380-660/1-У2 |
22,0 |
1470 |
43,2 |
282 |
315 |
359 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/230-А/30,0/1500/380-660/1-У2 |
30,0 |
1470 |
57,6 |
310 |
343 |
387 |
|
|
РОСА-300/10L-IW-11,2-O-R5Z/11,2/PAG/234-А/37,0/1500/380-660/1-У2 |
37,0 |
1475 |
70,2 |
395 |
428 |
472 |
|
|
12,5 |
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/55-А/3,0/1000/220-380/1-У2 |
3,0 |
960 |
7,4 |
134 |
181 |
242 |
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/59-А/4,0/1000/220-380/1-У2 |
4,0 |
960 |
9,75 |
138 |
185 |
246 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/63-А/5,5/1000/380-660/1-У2 |
5,5 |
960 |
12,9 |
158 |
205 |
266 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/67-А/7,5/1000/380-660/1-У2 |
7,5 |
970 |
17,2 |
178 |
225 |
286 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/02-А/11,0/1500/380-660/1-У2 |
11,0 |
1460 |
22,5 |
178 |
225 |
286 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/30-А/15,0/1500/380-660/1-У2 |
15,0 |
1460 |
30,0 |
235 |
282 |
343 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/06-А/18,5/1500/380-660/1-У2 |
18,5 |
1470 |
36,3 |
256 |
303 |
364 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/82-А/22,0/1500/380-660/1-У2 |
22,0 |
1470 |
43,2 |
286 |
333 |
394 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/86-А/30,0/1500/380-660/1-У2 |
30,0 |
1470 |
57,6 |
314 |
361 |
422 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/14-А/37,0/1500/380-660/1-У2 |
37,0 |
1475 |
70,2 |
399 |
446 |
507 |
|
|
РОСА-300/10L-IW-12,5-O-R5Z/12,5/PAG/18-А/45,0/1500/380-660/1-У2 |
45,0 |
1475 |
84,9 |
427 |
474 |
535 |
|
МАРКИРОВКА:
Вентилятор осевой РОСА-300 с типом корпуса 10; двигатель с рабочим колесом не выходят за габариты корпуса; направление потока воздуха от колеса на двигатель; номер вентилятора 4,0; общепромышленного исполнения; укомплектован рабочим колесом R3L; номинальный диаметр рабочего колеса 4,0 дм; крепление электродвигателя на лапах; мощность электродвигателя 0,12 кВт; частота вращения рабочего колеса 1500 об/мин; напряжение питания электродвигателя 220/380В; узел подключения 1 (присутствует); климатическое исполнение У2.
Электрические схемы подключения вентиляторов в сеть 380 В
* В вентиляторах с номинальным напряжением Δ/Y 380/660В предусмотрена возможность запуска пониженным напряжением по схеме Y-Δ. Для получения более подробной информации по подключению, обратитесь в отдел технической поддержки.
Не представленные в наличии модели доступны к поставке под заказ
Оповестить о поступлении
Всю необходимую информацию также можно получить по телефону «горячей линии»
+ 7 800 200 93 96 получить консультацию
