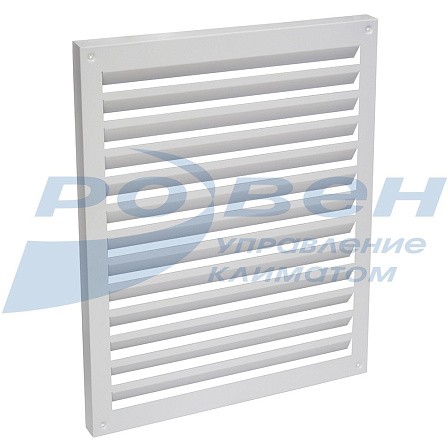

Решетка декоративная РД-ОЗ-МС

Решетки декоративные РД-ОЗ-МС предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов. Решетки устанавливаются  на клапаны противопожарные ОЗ-МС производства РОВЕН.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Решетки декоративные РД-ОЗ предназначены для подачи и удаления воздуха в системах вентиляции и кондиционирования, предотвращения попадания посторонних предметов.

Решетки РД-ОЗ-С-МС, РД-ОЗ-К-МС устанавливаются на клапаны  противопожарные ОЗ-МС производства РОВЕН (согласно таблице габаритных размеров решеток). Размер данных решеток определяется по установочному размеру клапана с учетом его пространственной ориентации. Расположение жалюзи решетки всегда горизонтально относительно проема (канала) в который устанавливается клапан.

Решетки выполнены из единого листа оцинкованной стали. Угол наклона жалюзи 30°. Решетка окрашена термоусадочным порошковым покрытием в белый цвет. По отдельному запросу рассматривается возможность окраски в любой другой цвет по каталогу RAL.

Характеристики

Минимальный размер решетки (AxB) 150x150 мм. Максимальный размер (AxB) - 3000*2300 мм. Размеры свыше максимального согласовываются отдельно.

При подборе решеток для клапанов ОЗ - размеры решеток будут зависеть от типа, исполнения и размера клапана к которому они заказываются.

Габаритные размеры решеток

Наименование решетки

Наименование клапана

Установочные размеры клапана, мм

Габаритные размеры решетки, мм

A

B

Решетка РД-ОЗ-К-МС

ОЗ-К-МС

L

H

L+74

H+74

Решетка РД-ОЗ-С-МС

ОЗ-С-МС

L+164

H+164

Габаритные и присоединительные размеры

РД размеры.jpg

Схемы установки решеток декоративных

Схемы установки РД-ОЗ.jpg

МАРКИРОВКА:

Решетка РД-ОЗ-К-МС-600*400-RAL9016
                 где:    РД - решетка декоративная;
                           ОЗ-К-МС - тип решетки для клапанов ОЗ-К-МС (согласно таблице
                                  «габаритные размеры решеток»);
                           600*400 - установочный размер клапана (LxH), мм;
                           RAL9016 - цвет окраски по каталогу RAL (указывается в случае наличия окраски).

Не представленные в наличии модели доступны к поставке под заказ
