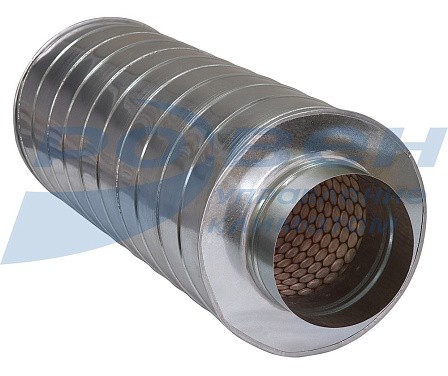

Шумоглушитель трубчатый круглый ГТК

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
СДЕЛАНО В РОВЕН
Описание товара
Характеристики моделей
Купить

Шумоглушители предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.

Шумоглушители предназначены для сред, не содержащих взрывоопасные и радиоактивные смеси.

Шумоглушители прямоугольные ГТК - это два короба круглого сечения, соответственно, вставленные один в другой, между которыми находится звукопоглощающий материал. Причем, внутренний участок - перфорирован. Изготавливаются из оцинкованной стали.

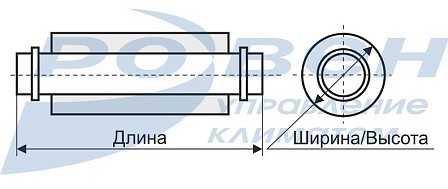

Габаритные и присоединительные размеры (мм)


Модель

D

D1

C

Масса, кг

ГТК 100-900

100

200

900

3,1

ГТК 125-900

125

225

3,6

ГТК 160-900

160

260

4,3

ГТК 200-900

200

300

5,6

ГТК 250-900

250

350

7,2

ГТК 315-900

315

415

8,2

ГТК 400-900

400

540

11,3

ГТК 500-900

500

640

18,3

ГТК 100-600

100

200

600

2,2

ГТК 125-600

125

225

2,6

ГТК 160-600

160

260

3,0

ГТК 200-600

200

300

4,1

ГТК 250-600

250

350

5,0

ГТК 315-600

315

415

8,4

ГТК 400-600

400

540

9,3

ГТК 500-600

500

640

10,2

Снижение уровней звуковой мощности

Внутренний диаметр
глушителя, мм
Расчетная длина, мм Снижение уровней звуковой мощности (дБ) трубчатыми глушителями круглого сечения в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000
100 600 4 8 14 26 34 41 45 25
900 5 11 21 33 48 50 50 28
125 600 5 7 11 20 19 16 12 11
900 9 12 20 36 34 27 19 17
160 600 2 5 10 18 23 33 30 19
900 4 8 16 27 36 47 37 21
200 600 4 6 9 17 17 12 9 8
900 6 9 16 30 28 20 15 14
250 600 3 5 8 17 16 9 7 6
900 4 8 14 30 28 15 12 11
315 600 3 5 9 17 12 8 7 6
900 4 8 15 28 20 13 11 10
400 600 2 4 9 12 10 7 6 5
900 3 7 15 20 16 11 9 8
500 600 1 3 8 11 8 5 5 4
900 2 5 13 17 12 10 8 7

Пример обозначения

Шумоглушитель трубчатый круглый ГТК 200-900
                              где:    ГТК – тип шумоглушителя;
                                        200 – типоразмер (по диаметру присоединения), мм;
                                        900 – длина шумоглушителя, мм.
