Система испарительного охлаждения (PAD cooling)

получить консультацию

Описание товара

Характеристики моделей

Купить

Система испарительного охлаждения (PAD cooling) предназначена для охлаждения подаваемого уличного воздуха при организации «туннельной вентиляции» в животноводческих помещениях и тепличных комплексах.
Принцип работы PAD cooling основан на адиабатическом процессе охлаждения, при котором теплота, необходимая для испарения воды, используется для охлаждения воздуха. Входящий теплый воздух проходит через кассеты, на которые подается сверху вода, смачивающая их. Воздух проходя, через кассеты испаряет поданную влагу, одновременно за счет этого охлаждаясь.
Благодаря данной системе температуру входящего воздух (в зависимости от его параметров) можно снизить на 7-10 °С, а сочетание с туннельной вентиляцией дает отличный эффект в достижении заданного микроклимата.

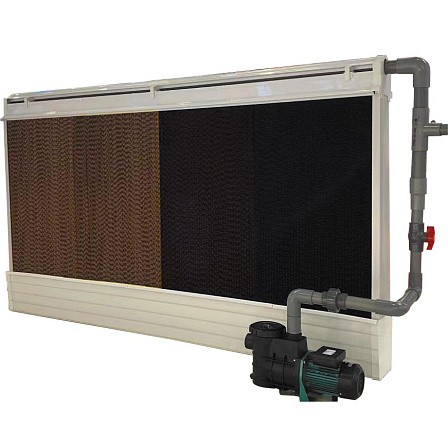

Система испарительного охлаждения (PAD cooling) состоит из пластиковой рамы, стойкой к ультрафиолету и не подверженной коррозии, охладительных кассет и контура подачи воды.

PAD cooling-кассета.jpg

PAD cooling-состав.jpg

Пример использования PAD cooling

PAD cooling-исрользование.jpg

Испарительные кассеты представлены двумя типами: бумажные (более высокая эффективность) и пластиковые (более долговечные).

Система испарительного охлаждения PAD cooling.pdf

2,95 МБ Скачать

Технические характеристики

PAD cooling-аэродинамика.jpg

Габаритные и присоединительные размеры

Габаритные и присоединительные размеры панелей

PAD cooling-размеры.jpg

Наименование	Материал	Ширина W, мм	Доступные высоты, H, мм	Толщина D, мм	Угол a, для бумаги	Угол b, для бумаги
Панель охлаждения бумажная 7060	Бумага	600	1500, 1800	150	<45 °	<15 °
Панель охлаждения пластиковая	Пластик	600	1500, 1800	150	-	-

Габаритные и присоединительные размеры рамы ПВХ для охлаждающих панелей

PAD cooling-размеры рамы ПВХ.jpg

Наименование

Материал

Доступная ширина по размеру охлаждающих панелей L, мм

Доступные высоты, H, мм

Рама ПВХ для охлаждающих панелей

Пластик

12, 15, 18 (только для Н=1500),

21 (только для Н=1800)

1500, 1800

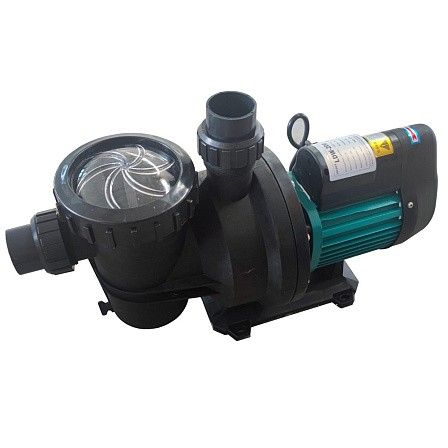

Технические характеристики и габаритные размеры насоса циркуляционного

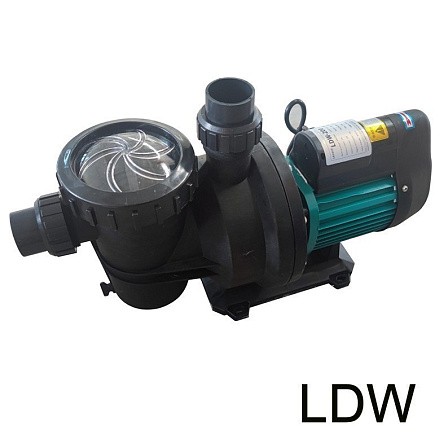

Нассос LDW.jpg

PAD cooling-размеры насоса.jpg

Наименование	Мощность, кВт	Напряжение, В	L	W	A	B	C	D	E	H1	H2	G	Масса, кг
LDW 1,1	1,1	380 В/50 Гц	559	240	228	190	271	160	185	218	310	G2 1/4	14,6
LDW 1,5	1,5	380 В/50 Гц	559	240	228	190	271	160	185	218	310	G2 1/4	14,8
