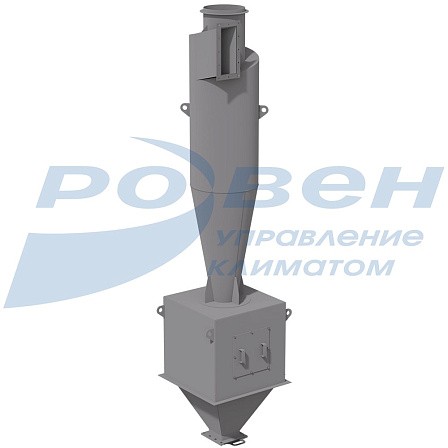

Циклон ЦН-15

Предназначены для сухой очистки газов, выделяющихся при некоторых технологических процессах (сушка, обжиг, агломерация, сжигание топлива и т.д.), а также для очистки аспирационного воздуха.

получить консультацию

СДЕЛАНО В РОВЕН

Описание товара

Характеристики моделей

Купить

Циклоны предназначены для сухой очистки газов при сушке, обжиге, агломерации, сжигании топлива и т.д., а также для очистки аспирационного воздуха.
Циклоны применяются на предприятиях черной и цветной металлургии, химической, нефтяной и машиностроительной промышленности, промышленности строительных материалов, в энергетике и т.д.
Циклоны – устройство, которое использует принцип центробежной силы для отделения твердых частиц от газового потока или воздуха.
Применение циклонов ЦН-15 недопустимо в условиях взрывоопасных сред, также не рекомендуется их применять для улавливания сильнослипающихся пылей, особенно при малых типоразмерах циклонов.
Циклоны представляют собой вертикальный цилиндр с коническим дном, в котором газ или воздух закручивается по спирали, а возникающая в результате вращения центробежная сила, отбрасывает твердые частицы к стенкам цилиндра. Чем больше скорость вращения, тем больше центробежная сила и тем эффективнее отделение частиц. Твердые частицы, отделившиеся от газа, оседают в коническом дне циклона и выгружаются через бункер или специальный выход, в то время как очищенный газ выходит из циклона через верхнюю часть, направляясь в атмосферу или в следующую ступень очистки.
В зависимости от производительности по газу и условий применения изготавливаются как одиночные так и групповые - компонующиеся из двух, четырех, шести или восьми циклонов.
В зависимости от компоновки групповые циклоны могут быть с камерой очищенного газа в виде «улитки» или в виде сборника, а одиночные – только с «улиткой». Бункеры циклонов – пирамидальной формы.
Угол наклона входного патрубка относительно горизонтальной оси α=15.
Направление вращения частиц в одиночном циклоне – правое или левое.
Климатическое исполнение УХЛ 1÷4 по ГОСТ 15150-69. Сейсмичность района не регламентируется.


Основные показатели

Характеристики	Параметры
Массовая концентрация пыли в очищаемом газе, г/м³
- для слабослипающихся пылей	не более 1000
- для среднеслипающихся пылей	не более 250
Температура очищаемого газа, 0С	не более 400
Давление (разрежение), кПа	не более 5
Оптимальная скорость: м/с:
- В обычных условиях V_Ц(V_ВХ)	3,5 (22,0)
- При работе с абразивной пылью V_Ц(V_ВХ)	2,5 (15,7)
Высота пространства над уровнем пыли в бункере, не менее	0,5D
Выгрузка пыли из бункера	Непрерывная или периодическая
Коэффициент гидравлического сопротивления циклонов:
- для одиночного исполнения	147
- для группового исполнения:
с «улиткой» со сборником	175 182

Технические характеристики циклонов ЦН-15

Типоразмер циклона	Площадь сечения цилиндрической части корпуса (группы корпусов),м²	Производительность, м³/ч		Рабочий объем бункера, м³	Масса, кг
Типоразмер циклона		при v=2,5 м/с	при v=4 м/с	Рабочий объем бункера, м³	Масса, кг
ЦН-15-300х1УП	0,07	630	1000	0,082	208
ЦН-15-400х1УП	0,125	1110	1800	0,13	275
ЦН-15-500х1УП	0,196	1800	2800	0,32	385
ЦН-15-600х1УП	0,282	2500	4100	0,43	520
ЦН-15-700х1УП	0,384	3500	5500	0,58	660
ЦН-15-800х1УП	0,502	4500	7200	1,03	825
ЦН-15-300х2УП (СП)	0,14	1270	2000	0,20	277
ЦН-15-400х2УП (СП)	0,25	2300	3600	0,31	456
ЦН-15-500х2УП (СП)	0,392	3500	5600	0,50	680
ЦН-15-600х2УП (СП)	0,564	5100	8100	0,60	890
ЦН-15-700х2УП (СП)	0,768	6900	11100	0,83	1140
ЦН-15-800х2УП (СП)	1,004	9000	14400	1,15	1475
ЦН-15-400х4УП (СП)	0,50	4500	7200	0,76	850
ЦН-15-500х4УП (СП)	0,784	7000	11300	1,10	1225
ЦН-15-600х4УП (СП)	1,128	10200	16300	1,50	1700
ЦН-15-700х4УП (СП)	1,536	13800	22000	2,03	2210
ЦН-15-800х4УП (СП)	2,008	18100	28900	2,61	2870
ЦН-15-500х6УП (СП)	1,176	10600	16900	2,72	190
ЦН-15-600х6УП (СП)	1,692	15300	24400	4,45	2640
ЦН-15-700х6УП (СП)	2,304	20800	33100	6,2	3430
ЦН-15-800х6УП (СП)	3,012	27100	43300	10,2	4640
ЦН-15-500х8УП (СП)	1,568	14100	22600	6,2	2770
