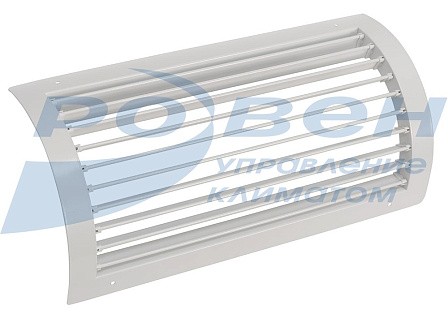

Решетка РВ для круглых воздуховодов
Рамка решетки изготовлена из загнутого стального листа. Ламели решетки изготовлены из алюминиевого профиля и устанавливаются в рамку решетки в горизонтальном расположении с помощью пластиковых втулок. Углы наклона ламелей устанавливаются индивидуально и регулируются независимо друг от друга для изменения направления потока воздуха.
Конструкция решетки предусматривает стандартное крепление с помощью винтового соединения (монтажные отверстия расположены на лицевой стороне рамки решетки).
Решетка окрашена термоусадочным порошковым покрытием, как правило, в белый цвет (RAL 9016).
Палитра нестандартных цветов окраски по каталогу RAL.
Габаритные и присоединительные размеры (мм)
Минимальный и максимальный размеры решеток РВ в соответствии с таблицей, с шагом 50 мм по длине L.
|
Диаметры воздуховодов ØD |
H |
L |
A |
|
160 |
100 |
100-450 |
35 |
|
180 |
100 |
34 |
|
|
200 |
100 |
34 |
|
|
200 |
125 |
38 |
|
|
225 |
125 |
38 |
|
|
250 |
125 |
37 |
|
|
250 |
150 |
42 |
|
|
280 |
150 |
40 |
|
|
315 |
150 |
40 |
|
|
315 |
175 |
45 |
|
|
315 |
200 |
50 |
|
|
355 |
175 |
43 |
|
|
355 |
200 |
48 |
|
|
400 |
175 |
41 |
|
|
400 |
200 |
47 |
|
|
400 |
225 |
52 |
|
|
400 |
250 |
58 |
|
|
450 |
200 |
44 |
|
|
450 |
225 |
50 |
|
|
450 |
250 |
56 |
|
|
500 |
200 |
41 |
|
|
500 |
225 |
47 |
|
|
500 |
250 |
53 |
|
|
560 |
225 |
44 |
|
|
560 |
250 |
50 |
|
|
630 |
225 |
40 |
|
|
630 |
250 |
46 |
Типоразмерный ряд и значения площади живого сечения решеток типа РВ для круглых воздуховодов (м2)
|
D, мм |
Н, мм. |
L, мм |
||||||||||||||
|
100 |
125 |
150 |
175 |
200 |
225 |
250 |
275 |
300 |
325 |
350 |
375 |
400 |
425 |
450 |
||
|
160 |
100 |
0,00788 |
0,01002 |
0,01216 |
0,01430 |
0,01644 |
0,01858 |
0,02073 |
0,02287 |
0,02501 |
0,02715 |
0,02929 |
0,03143 |
0,03357 |
0,03571 |
0,03786 |
|
180 |
100 |
0,00773 |
0,00983 |
0,01194 |
0,01404 |
0,01614 |
0,01824 |
0,02034 |
0,02244 |
0,02454 |
0,02665 |
0,02875 |
0,03085 |
0,03295 |
0,03505 |
0,03715 |
|
200 |
100 |
0,00763 |
0,00971 |
0,01178 |
0,01385 |
0,01593 |
0,01800 |
0,02008 |
0,02215 |
0,02422 |
0,02630 |
0,02837 |
0,03045 |
0,03252 |
0,03459 |
0,03667 |
|
200 |
125 |
0,00999 |
0,01271 |
0,01543 |
0,01814 |
0,02086 |
0,02357 |
0,02629 |
0,02900 |
0,03172 |
0,03443 |
0,03715 |
0,03987 |
0,04258 |
0,04530 |
0,04801 |
|
225 |
125 |
0,00981 |
0,01248 |
0,01514 |
0,01781 |
0,02048 |
0,02314 |
0,02581 |
0,02847 |
0,03114 |
0,03381 |
0,03647 |
0,03914 |
0,04180 |
0,04447 |
0,04714 |
|
250 |
125 |
0,00968 |
0,01231 |
0,01494 |
0,01757 |
0,02020 |
0,02283 |
0,02546 |
0,02809 |
0,03073 |
0,03336 |
0,03599 |
0,03862 |
0,04125 |
0,04388 |
0,04651 |
|
250 |
150 |
0,01165 |
0,01482 |
0,01799 |
0,02115 |
0,02432 |
0,02749 |
0,03066 |
0,03382 |
0,03699 |
0,04016 |
0,04332 |
0,04649 |
0,04966 |
0,05282 |
0,05599 |
|
280 |
150 |
0,01145 |
0,01456 |
0,01767 |
0,02079 |
0,02390 |
0,02701 |
0,03012 |
0,03323 |
0,03634 |
0,03946 |
0,04257 |
0,04568 |
0,04879 |
0,05190 |
0,05501 |
|
315 |
150 |
0,01128 |
0,01435 |
0,01741 |
0,02048 |
0,02355 |
0,02661 |
0,02968 |
0,03274 |
0,03581 |
0,03888 |
0,04194 |
0,04501 |
0,04807 |
0,05114 |
0,05420 |
|
315 |
175 |
0,01357 |
0,01726 |
0,02094 |
0,02463 |
0,02832 |
0,03201 |
0,03569 |
0,03938 |
0,04307 |
0,04676 |
0,05044 |
0,05413 |
0,05782 |
0,06151 |
0,06519 |
|
315 |
200 |
0,01567 |
0,01992 |
0,02418 |
0,02844 |
0,03269 |
0,03695 |
0,04121 |
0,04547 |
0,04972 |
0,05398 |
0,05824 |
0,06249 |
0,06675 |
0,07101 |
0,07527 |
|
355 |
175 |
0,01336 |
0,01699 |
0,02062 |
0,02425 |
0,02788 |
0,03151 |
0,03514 |
0,03877 |
0,04240 |
0,04603 |
0,04966 |
0,05329 |
0,05692 |
0,06055 |
0,06418 |
|
355 |
200 |
0,01567 |
0,01993 |
0,02419 |
0,02844 |
0,03270 |
0,03696 |
0,04122 |
0,04547 |
0,04973 |
0,05399 |
0,05825 |
0,06251 |
0,06676 |
0,07102 |
0,07528 |
|
400 |
175 |
0,01321 |
0,01680 |
0,02039 |
0,02398 |
0,02757 |
0,03116 |
0,03475 |
0,03833 |
0,04192 |
0,04551 |
0,04910 |
0,05269 |
0,05628 |
0,05987 |
0,06346 |
|
400 |
200 |
0,01544 |
0,01964 |
0,02383 |
0,02803 |
0,03223 |
0,03642 |
0,04062 |
0,04482 |
0,04901 |
0,05321 |
0,05740 |
0,06160 |
0,06580 |
0,06999 |
0,07419 |
|
400 |
225 |
0,01737 |
0,02209 |
0,02681 |
0,03153 |
0,03625 |
0,04097 |
0,04569 |
0,05041 |
0,05514 |
0,05986 |
0,06458 |
0,06930 |
0,07402 |
0,07874 |
0,08346 |
|
400 |
250 |
0,01983 |
0,02522 |
0,03061 |
0,03599 |
0,04138 |
0,04677 |
0,05216 |
0,05755 |
0,06294 |
0,06833 |
0,07371 |
0,07910 |
0,08449 |
0,08988 |
0,09527 |
|
450 |
200 |
0,01526 |
0,01940 |
0,02355 |
0,02770 |
0,03184 |
0,03599 |
0,04013 |
0,04428 |
0,04843 |
0,05257 |
0,05672 |
0,06086 |
0,06501 |
0,06916 |
0,07330 |
|
450 |
225 |
0,01709 |
0,02173 |
0,02637 |
0,03102 |
0,03566 |
0,04030 |
0,04494 |
0,04959 |
0,05423 |
0,05887 |
0,06352 |
0,06816 |
0,07280 |
0,07745 |
0,08209 |
|
450 |
250 |
0,01943 |
0,02471 |
0,02999 |
0,03527 |
0,04055 |
0,04582 |
0,05110 |
0,05638 |
0,06166 |
0,06694 |
0,07222 |
0,07750 |
0,08278 |
0,08806 |
0,09334 |
|
500 |
200 |
0,01511 |
0,01922 |
0,02333 |
0,02743 |
0,03154 |
0,03565 |
0,03975 |
0,04386 |
0,04797 |
0,05207 |
0,05618 |
0,06029 |
0,06439 |
0,06850 |
0,07261 |
|
500 |
225 |
0,01691 |
0,02150 |
0,02609 |
0,03069 |
0,03528 |
0,03988 |
0,04447 |
0,04906 |
0,05366 |
0,05825 |
0,06285 |
0,06744 |
0,07203 |
0,07663 |
0,08122 |
|
500 |
250 |
0,01915 |
0,02435 |
0,02955 |
0,03476 |
0,03996 |
0,04516 |
0,05036 |
0,05557 |
0,06077 |
0,06597 |
0,07118 |
0,07638 |
0,08158 |
0,08679 |
0,09199 |
|
560 |
225 |
0,01714 |
0,02179 |
0,02645 |
0,03111 |
0,03576 |
0,04042 |
0,04507 |
0,04973 |
0,05439 |
0,05904 |
0,06370 |
0,06836 |
0,07301 |
0,07767 |
0,08233 |
|
560 |
250 |
0,01892 |
0,02406 |
0,02920 |
0,03434 |
0,03948 |
0,04462 |
0,04976 |
0,05490 |
0,06004 |
0,06518 |
0,07032 |
0,07546 |
0,08060 |
0,08575 |
0,09089 |
|
630 |
225 |
0,01701 |
0,02163 |
0,02625 |
0,03087 |
0,03549 |
0,04011 |
0,04473 |
0,04936 |
0,05398 |
0,05860 |
0,06322 |
0,06784 |
0,07246 |
0,07708 |
0,08170 |
|
630 |
250 |
0,01875 |
0,02384 |
0,02894 |
0,03403 |
0,03913 |
0,04422 |
0,04932 |
0,05441 |
0,05951 |
0,06460 |
0,06970 |
0,07479 |
0,07989 |
0,08498 |
0,09008 |
МАРКИРОВКА:
Решетка РВ-1-D500-200*400 RAL9016
где: РВ – решетка вентиляционная;
1 – рядность решетки (однорядная);
D500 – диаметр воздуховода, на который устанавливается решетка;
200*400 – установочный размер решетки (HxL), мм;
RAL9016 – цвет окраски решетки по каталогу RAL.
