Воздухоохладитель КВО, КФО
Канальные воздухоохладители предназначены для охлаждения и осушения приточного, рециркуляционного воздуха или их смеси в компактных стационарных системах вентиляции и кондиционирования производственных, общественных или жилых зданий. Охладители устанавливаются непосредственно в воздуховоды прямоугольного сечения.
Обрабатываемый воздух не должен содержать твердые, волокнистые, клейкие или агрессивные примеси, а так же вещества, вызывающие коррозию или разложение алюминия, меди, цинка.
В качестве хладогента в охладителях КВО могут использоваться вода или незамерзающие смеси. Максимально допустимое давление жидкости в охладителях составляет 1,6МПа.
В качестве хладагента во фреоновых охладителях КФО могут использоваться фреон R22, R407C, R410A. При поставке теплообменники наполнены инертным газом, который необходимо удалить при подсоединении к холодильному контуру.
Конструкция охладителя представляет собой корпус, выполненный из оцинкованной стали, внутри которого устанавливаются теплообменник, каплеуловитель и поддон.
Теплообменник выполнен из медных трубок, расположенных в шахматном порядке, с алюминиевым оребрением.
Фреоновый охладитель отличается конструкцией распределительного узла («паука») и спецификой подвода хладагента. Коллекторы фреонового теплообменника выполняются из медных трубок. Присоединение теплообменника к трубопроводам, подводящим хладагент, осуществляется посредством пайки.
Каплеуловитель представляет собой набор специальных пластиковых пластин, эффективно улавливающих конденсат и собирающих его в поддон, расположенный в нижней части корпуса охладителя.
Поддон дополнительно теплоизолирован и снабжен отводным патрубком для слива конденсата.
При монтаже воздухоохладителя необходимо обеспечить его горизонтальное положение.
Для достижения максимальной производительности охладитель необходимо подключать противоточно.

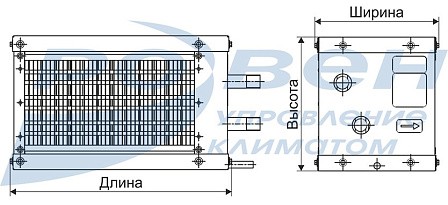

Габаритные и присоединительные размеры (мм)

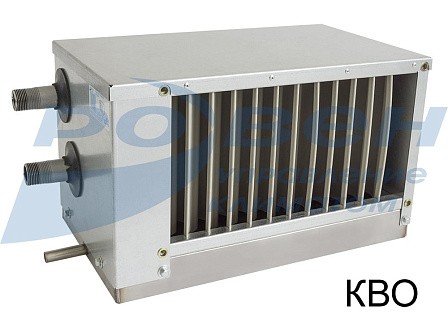

Водяной охладитель КВО
Модель |
B |
H |
B1 |
H1 |
КВО 40-20 |
421 |
221 |
525 |
316 |
КВО 50-25 |
521 |
271 |
625 |
366 |
КВО 50-30 |
521 |
321 |
625 |
416 |
КВО 60-30 |
621 |
321 |
725 |
416 |
КВО 60-35 |
621 |
371 |
725 |
466 |
КВО 70-40 |
736 |
436 |
844 |
535 |
КВО 80-50 |
836 |
536 |
944 |
635 |
КВО 90-50 |
936 |
536 |
1044 |
635 |
КВО 100-50 |
1036 |
536 |
1144 |
635 |

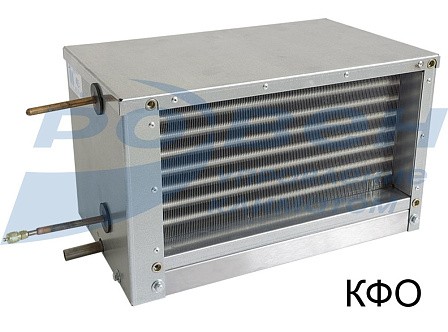

Фреоновый охладитель КФО
Модель |
B |
H |
B1 |
H1 |
КФО 40-20 |
420 |
220 |
490 |
310 |
КФО 50-25 |
520 |
270 |
610 |
360 |
КФО 50-30 |
520 |
320 |
617 |
410 |
КФО 60-30 |
620 |
320 |
717 |
410 |
КФО 60-35 |
620 |
370 |
717 |
460 |
КФО 70-40 |
720 |
420 |
817 |
510 |
КФО 80-50 |
820 |
520 |
917 |
610 |
КФО 90-50 |
930 |
530 |
1040 |
630 |
КФО 100-50 |
1030 |
530 |
1140 |
630 |
Технические характеристики
Типоразмер |
Воздухопроизводительность, м3/ч |
Холодопроизводительность, кВт |
Расход воды, м3/ч |
Гидравлическое сопротивление, кПа |
Масса, кг |
||||
КВО |
КФО |
КВО |
КФО |
КВО |
КВО |
КВО |
КФО |
||
Л |
П |
||||||||
40-20 |
1000 |
1000 |
4,2 |
3,5 |
0,81 |
3,48 |
13,5 |
11,8 |
11,9 |
50-25 |
1600 |
1600 |
6,8 |
6,3 |
1,29 |
5,6 |
16,8 |
15,0 |
15,0 |
50-30 |
1900 |
1900 |
8 |
7,1 |
1,53 |
5,69 |
18,6 |
16,7 |
16,8 |
60-30 |
2300 |
2300 |
9,7 |
9 |
1,86 |
8,73 |
20,3 |
19,0 |
18,9 |
60-35 |
2700 |
2700 |
11,4 |
10,1 |
2,19 |
9,58 |
21,6 |
20,3 |
20,1 |
70-40 |
3600 |
3600 |
15,2 |
13,8 |
2,19 |
13,71 |
26,7 |
23,6 |
23,7 |
80-50 |
5100 |
5100 |
21,5 |
17,7 |
4,12 |
20,79 |
38,4 |
29,5 |
29,5 |
90-50 |
5700 |
5700 |
24 |
20,5 |
4,60 |
27,56 |
36,6 |
34,3 |
34,5 |
100-50 |
6300 |
6300 |
26,6 |
23,4 |
5,08 |
29,09 |
34,3 |
36,0 |
36,2 |
Данные для подбора охладителей КФО
Модель |
Присоединительные размеры, дюйм |
Расход воздуха, м³/ч* |
Падение давления воздуха, Па |
Температура воздуха, ºС |
Тепло-носитель |
Температура кипения, ºС |
Температура перегрева, К |
Падение давления тепло-носителя, кПа |
Мощность, кВт |
Площадь тепло-обмена, м2 |
Расход жидкости, кг/ч |
Внутренний объем, л |
||
вход (G1) |
выход (G2) |
вход |
выход |
|||||||||||
КФО 40-20/3 |
3/8″ |
3/8″ |
864 |
63 |
30 |
21,3 |
R410 |
7 |
5 |
53,09 |
2,96 |
3,86 |
76 |
0,65 |
КФО 50-25/3 |
1/2″ |
5/8″ |
1350 |
62 |
30 |
21,4 |
R410 |
7 |
5 |
20,03 |
4,44 |
6,03 |
115 |
1,01 |
КФО 50-30/3 |
1/2″ |
7/8″ |
1620 |
61 |
30 |
21,7 |
R410 |
7 |
5 |
9,25 |
5,0 |
7,24 |
129 |
1,21 |
КФО 60-30/3 |
1/2″ |
7/8″ |
1944 |
62 |
30 |
21,5 |
R410 |
7 |
5 |
15,84 |
6,34 |
8,68 |
163 |
1,45 |
КФО 60-35/3 |
1/2″ |
7/8″ |
2268 |
63 |
30 |
21,3 |
R410 |
7 |
5 |
25,76 |
7,66 |
10,13 |
198 |
1,69 |
КФО 70-40/3 |
5/8″ |
7/8″ |
3024 |
63 |
30 |
21,3 |
R410 |
7 |
5 |
25,67 |
10,24 |
13,51 |
264 |
2,26 |
КФО 80-50/3 |
5/8″ |
7/8″ |
4320 |
63 |
30 |
21,4 |
R410 |
7 |
5 |
24,02 |
14,49 |
19,3 |
373 |
3,23 |
КФО 90-50/3 |
5/8″ |
7/8″ |
4860 |
60 |
30 |
21,8 |
R410 |
7 |
5 |
9,79 |
14,52 |
21,71 |
374 |
3,63 |
КФО 100-50/3 |
5/8″ |
7/8″ |
5400 |
61 |
30 |
21,7 |
R410 |
7 |
5 |
13,22 |
16,7 |
24,12 |
430 |
4,03 |
* Расход воздуха выбран из расчета скорости в сечении теплообменника 3 м/с. Изменение скорости уменьшает эффективность.
Данные для подбора охладителей КВО
Модель |
Присоединительные размеры, дюйм |
Расход воздуха, м³/ч* |
Падение давления воздуха, Па |
Температура воздуха, ºС |
Тепло-носитель |
Температура воды, ºС |
Падение давления тепло-носителя, кПа |
Мощность, кВт |
Площадь тепло-обмена, м2 |
Расход жидкости, кг/ч |
Внутренний объем, л |
|||
вход (G1) |
выход (G2) |
вход |
выход |
вход |
выход |
|||||||||
КВО 40-20/4 |
1″ |
1″ |
864 |
81 |
30 |
20,3 |
вода |
7 |
12 |
5,12 |
3,32 |
5,15 |
554 |
0,88 |
КВО 50-25/4 |
1″ |
1″ |
1350 |
82 |
30 |
19,4 |
вода |
7 |
12 |
10,56 |
5,57 |
8,04 |
956 |
1,37 |
КВО 50-30/4 |
1″ |
1″ |
1620 |
82 |
30 |
19,4 |
вода |
7 |
12 |
10,76 |
6,69 |
9,65 |
1148 |
1,65 |
КВО 60-30/4 |
1″ |
1″ |
1944 |
83 |
30 |
19 |
вода |
7 |
12 |
18,35 |
8,48 |
11,58 |
2249 |
1,98 |
КВО 60-35/4 |
1″ |
1″ |
2268 |
83 |
30 |
19 |
вода |
7 |
12 |
18,73 |
9,89 |
13,51 |
1697 |
2,31 |
КВО 70-40/4 |
1″ |
1″ |
3024 |
83 |
30 |
18,6 |
вода |
7 |
12 |
29,8 |
13,68 |
18,01 |
2347 |
3,08 |
КВО 80-50/4 |
1″ |
1″ |
4320 |
83 |
30 |
18,9 |
вода |
7 |
12 |
22,26 |
18,91 |
25,73 |
3245 |
4,39 |
КВО 90-50/4 |
1″ |
1″ |
4860 |
83 |
30 |
18,7 |
вода |
7 |
12 |
27,83 |
21,89 |
28,95 |
3756 |
4,94 |
КВО 100-50/3 |
1″ |
1″ |
5400 |
84 |
30 |
18,5 |
вода |
7 |
12 |
41,69 |
24,84 |
32,16 |
4262 |
5,49 |
* Расход воздуха выбран из расчета скорости в сечении теплообменника 3 м/с. Изменение скорости уменьшает эффективность.
Аэродинамические характеристики водяного охладителя КВО
Гидравлические характеристики водяного охладителя КВО
Аэродинамические характеристики фреонового охладителя КФО
Схема движения жидкости
Для охладителей КФО и КВО рекомендуется подводить фреон и охлажденную воду против движения потока воздуха с целью улучшения эффективности теплопередачи.
В связи с этим для охладителей КФО вводиться сторона обслуживания, так как подача фреона организуется сверху для исключения накопления масла в теплообменнике.
Пример схем движения жидкости и воздуха:
Рекомендуемая схема установки дополнительных элементов КФО
1 - фильтр-осушитель; 2 - смотровое окно; 3 - шаровый вентиль (не входит в стандартный комплект поставки);
4 - клапан Шредера; 5 - электромагнитный клапан; 6 - терморегулирующий вентиль (ТРВ);
7 - трубка термобаллона; 8 - фреоновый испаритель (КФО); 9 - внешняя уравнительная линия;
10 - термобаллон ТРВ; 11 - маслоподъемная петля.
МАРКИРОВКА:
Канальный охладитель КВО 50-25/4
где: КВО – обозначение канального водяного охладителя;
50-25 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
4 – количество рядов охладителя.
Канальный охладитель КФО 70-40/3 П
где: КФО – обозначение канального фреонового охладителя;
70-40 – типоразмер (по прямоугольному присоединительному сечению) (LxH);
3 – количество рядов охладителя;
П – сторона обслуживания охладителя (П - правая, Л - левая).
