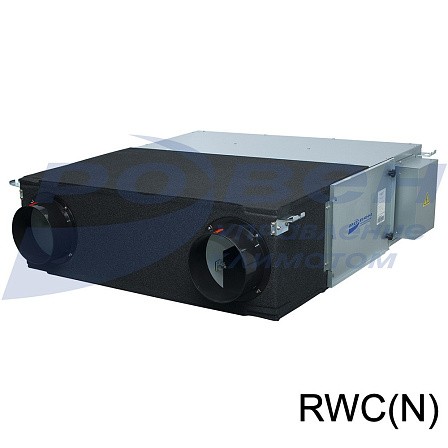

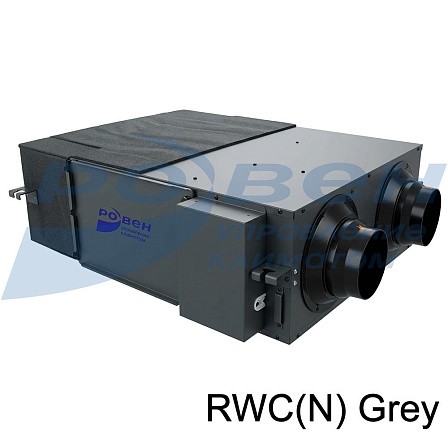

Приточно-вытяжная установка RWC-250-HE (N)Бесплатный проект
Компактные приточно-вытяжные установки RWC(N) РОВЕН улучшают качество воздуха в административных, жилых и общественных помещениях обеспечивают воздухообмен в жилых и коммерческих помещениях, одновременно сберегая тепловую энергию.
Установка типа RWC(N) – это новое поколение приточно-вытяжного оборудования с высокой эффективностью рекуперации, которое, благодаря одновременному притоку и вытяжки, обеспечивает эффективный воздухообмен и приводит к комфортному нахождению людей в обслуживаемых помещениях.
Тип устанавливаемого двигателя: АС-двигатель
Тип устанавливаемого нагревателя: электрический нагреватель (HE)
Преимущества:
- Компактные размеры корпуса
- Шумо-, теплоизоляция корпуса толщиной 20 мм
- Интегрированная автоматика в корпус установки

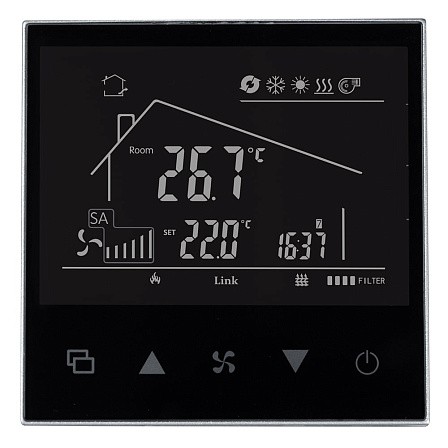

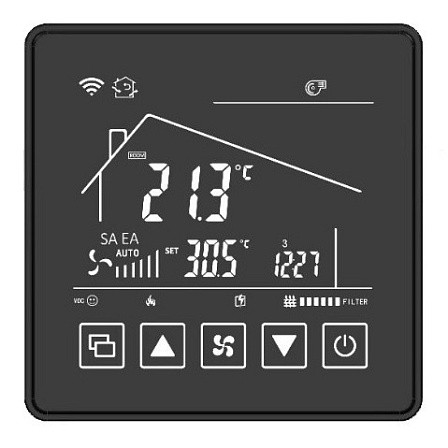

- Функциональный сенсорный пульт в комплекте
- Универсальность монтажа: в горизонтальном и вертикальном положении
- Класс защиты корпуса IP40 – возможность монтажа в помещении при минимальной температуре окружающей среды - 5 °С
- Эффективность энтальпийного пластинчатого рекуператора до 77% – осуществляет не только перенос тепла, но и влаги
- Не требуется отвода конденсата, устройства дренажной системы
- Отключение по сигналу пожарной сигнализации
- Минимальный срок ввода в эксплуатацию – концепция «PLUG&PLAY»
- Возможность управление по Wi-Fi со смартфона (опционально), интеграция установки в комплексную систему «Умный дом», возможность удаленного управления по Modbus
Структурная схема установок RWC(N) с электрическим нагревателем
Условные обозначения на структурной схеме:
V1 - приточный вентилятор;
V2 - вытяжной вентилятор;
F1 - приточный фильтр G4;
F2 - вытяжной фильтр G4
RP - пластинчатый графеновый энтальпийный рекуператор;
ЕН1 - электрический калорифер в комплекте 220В в корпусе (для моделей 250-500) или 380В выносной (для моделей 600-1200);
ADb - байпасный клапан c электроприводом DM3;
AD1* - приточный клапан с электроприводом DM1;
AD2* - вытяжной клапан с электроприводом DM2;
DM1*, DM2* - электроприводы воздушных клапанов с возвратной пружиной, 220В, on/off;
ЕН2* - электрический калорифер преднагрева;
S1* - шумоглушитель приточный;
S2* - шумоглушитель вытяжной;
DТ1 - датчик температуры наружного воздуха (плюс дополнительный датчик в комплекте для выноса датчика за калорифер преднагрева ЕН2);
DТ2 - датчик температуры приточного воздуха;
DТ3 - датчик температуры вытяжного воздуха;
DT4 - комнатный датчик температуры воздуха (в корпусе пульта);
CР - пульт управления;
АС - контроллер автоматики;
FA - отключение по сигналу «Пожар»;
SH - подключения к системе «Умный Дом» по ModBus RS-485;
Wi-fi* - возможность подключения модуля Wi-fi для управления установкой с мобильного приложения RowenControl;
* - дополнительные устройства/функции по запросу.
Габаритные размеры
|
Модель |
A |
В |
С |
D |
E |
F |
G |
H |
I |
ØM |
|
RWC-250-HE (N) |
666 |
884 |
720 |
814 |
1074 |
342 |
112 |
272 |
779 |
146 |
* Размер С/2 это минимальный размер для зоны доступа при обслуживании установки.
Технические характеристики
|
Модель |
RWC-250-HE(N) |
|
|
Электропитание RWC(N), В-Ф-Гц |
220-1-50 |
|
|
Производительность воздуха, м3/ч |
250/200/160 |
|
|
Обогрев |
Эффективность |
75/76/77 |
|
Энтальпия |
57/58/60 |
|
|
Охлаждение |
Эффективность |
68/69/72 |
|
Энтальпия |
51/53/55 |
|
|
Мощность электронагревателей, кВт |
2 |
|
|
Общая потребляемая мощность установки, кВт |
2,105 |
|
|
Характеристики вентиляторов |
Класс защиты |
IP40 |
|
Энергопотребление, |
0,105 |
|
|
Номинальный ток, |
0,48 |
|
|
Частота вращения, об/мин |
1050 |
|
|
Материал |
ABS |
|
|
Тип |
Центробежные |
|
|
Уровень звукового давление, дБ(А) |
35/33/31 |
|
|
Внутренний блок |
Размер без |
1075 х 784 х 270 |
|
Размер с |
1125 х 830 х 345 |
|
|
Вес нетто/брутто, кг |
30/32 |
|
|
Сечение кабелей |
Электропитание, мм2 |
3х2,5 |
|
Сигнальный |
3х0,75 |
|
|
Диаметр подключения воздуховодов, мм |
150 |
|
Примечание: Все вышеизложенные данные измерялись при рабочем внешнем давлении, а уровень шума - на расстоянии 1,5 м от RWC (N) при внешнем давлении 0 Па. Завод производитель оставляет за собой право изменять спецификацию оборудования без предварительного уведомления.
Аэродинамические характеристики
