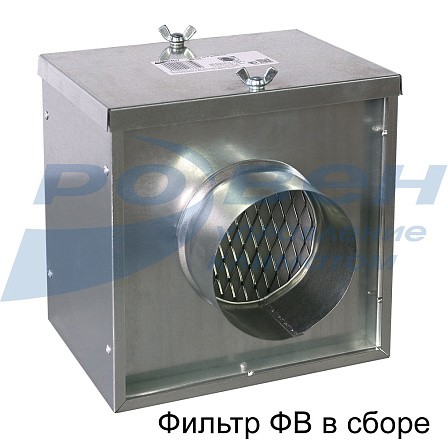

Фильтры (корпус и сменная кассета) для круглых каналов типа ФВ
- Высокоэффективный фильтрующий материал
- Возможность замены фильтрующих элементов
Корпус и сменная кассета поставляются ОТДЕЛЬНО!
Особенности:
- Корпус и крышка фильтров изготовлены из оцинкованной стали
- Высокоэффективный фильтрующий материал
- Возможность замены фильтрующих элементов
Корпус и сменные кассеты поставляются ОТДЕЛЬНО!
Фильтры могут быть установлены на горизонтальных и вертикальных участках воздуховодов. Крышка крепится к корпусу гайкой барашковой оцинкованной. Корпус фильтра снабжен круглыми патрубками для подсоединения воздуховодов или компонентов вентиляционной системы. Фильтрующий материал выполнен в виде панели из синтетического волокна и имеет класс очистки EU3, EU4, EU5, EU7, EU9.

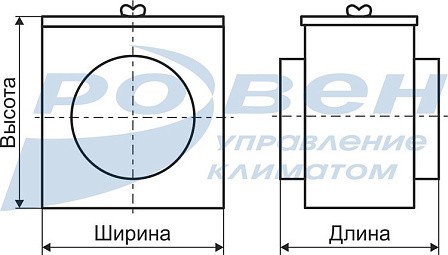

Габаритные и присоединительные размеры корпуса (мм)
|
Тип фильтра |
D |
L |
Н |
С |
B |
Масса кассеты, кг |
Масса корпуса, кг |
|
ФВ-100 |
100 |
202 |
204 |
150 |
206 |
0,08 |
1,16 |
|
ФВ-125 |
125 |
202 |
204 |
150 |
206 |
0,08 |
1,17 |
|
ФВ-160 |
160 |
202 |
204 |
150 |
206 |
0,08 |
1,18 |
|
ФВ-200 |
200 |
246 |
247 |
150 |
206 |
0,11 |
1,44 |
|
ФВ-250 |
250 |
296 |
297 |
150 |
206 |
0,14 |
1,75 |
|
ФВ-315 |
315 |
345 |
346 |
150 |
206 |
0,18 |
2,05 |
|
ФВ-355 |
355 |
401 |
402 |
150 |
206 |
0,24 |
2,3 |
|
ФВ-400 |
400 |
450 |
452 |
150 |
206 |
0,29 |
2,35 |
|
ФВ-450 |
450 |
492 |
494 |
150 |
206 |
0,34 |
3,45 |
|
ФВ-500 |
500 |
542 |
544 |
150 |
206 |
0,4 |
4,1 |
Возможно изготовление корпуса под жироуловитель (см. в разделе «Фильтры жироулавливающие кассетные»).
Технические характеристики фильтров со сменной кассетой типа ФВ (класс очистки EU3)
| Наименование фильтра | Удельная воздушная нагрузка, м3/ч·м2 | Аэродинамическое сопротивление, Па | |
| начальное | конечное | ||
| ФВ-100, 125, 160 |
7000–10000 |
40 |
200 |
| ФВ-200 | |||
| ФВ-250 |
50 |
||
| ФВ-315 | |||
| ФВ-355 | |||
| ФВ-400 | |||
| ФВ-450 | |||
| ФВ-500 | |||
МАРКИРОВКА:

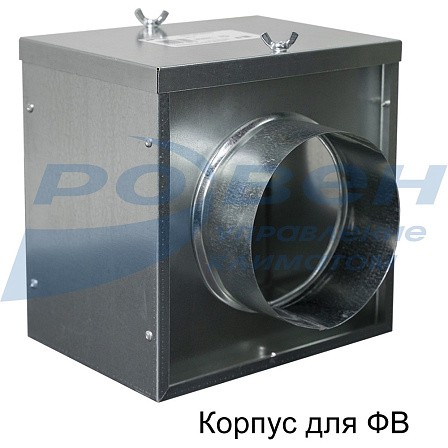

Корпус для фильтра ФВ-125
где: ФВ – тип фильтра;
125 – типоразмер (по присоединительному диаметру), мм.

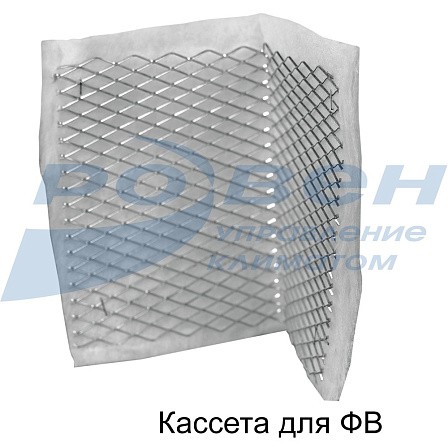

Кассета сменная фильтрующая для ФВ-125 EU4
где: ФВ – тип фильтра;
125 – типоразмер корпуса фильтра (по присоединительному диаметру), мм;
EU4 – класс фильтра.
Не представленные в наличии модели доступны к поставке под заказ
