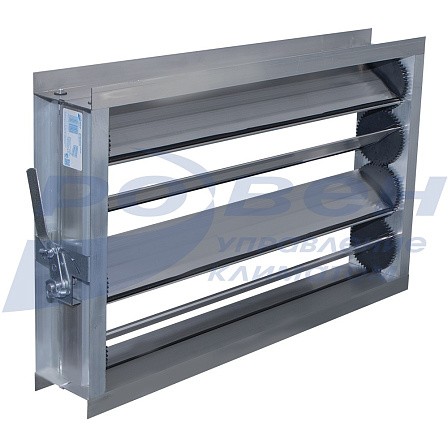

Воздушный клапан ВК с ручным приводом
Воздушные алюминиевые клапаны ВК предназначены для регулирования расхода приточного, рециркуляционного или вытяжного воздуха в системах вентиляции и кондиционирования, а также для герметизации внутреннего объёма вентиляционных сетей, рабочее давление которых не превышает 1000 Па.
Температура перемещаемой среды: от - 30 °С до + 45 °С. Климатические условия и категория размещения клапанов по ГОСТ 15150 – У3.
Основные элементы клапанов выполнены из алюминиевого профиля, что значительно снижает массу изделия при достаточно больших рабочих сечениях клапана. Профильные резиновые уплотнители, закрепляемые в местах сопряжения ламелей, существенно повышают коэффициент герметичности в данном узле. Высокая вариативность в выборе исполнительных механизмов клапана даёт возможность широкого выбора в плавности и точности регулирования расхода воздуха.
Воздушные клапаны ВК состоят из корпуса, поворотных ламелей, профильных резиновых морозоустойчивых уплотнителей (закрепляемых в местах соприкосновения ламелей), опорных пластин, шестерен, привода ручного.
В пазах профиля ВК размещаются пластмассовые втулки, выполняющие роль подшипников и опор для шестерен и осей ламелей. К втулкам крепятся пластмассовые шестерни, осуществляющие кинематическую связь между ламелями.
Приводная ось клапанов ВК имеет квадратное сечение □12мм.
Высота ламелей - 100 мм. Для клапанов с высотой (H) кратной 50 мм зазор внизу изделия закрывается оцинкованным уголком 50 мм.
Минимальный и максимальный размеры клапана ВК в соответствии с таблицей, с шагом 50 мм по любой стороне.
|
Длина (L), мм |
Высота (H), мм |
|
от 100 до 1400 (без перегородки) количество осей привода - 1 шт* |
от 100 до 2000 |
|
от 1450 до 2900 (с перегородкой) количество осей привода - 2 шт* |
*Дополнительные оси устанавливаются по запросу.
Габаритные и присоединительные размеры клапанов типа ВК (мм)
* Вылет оси: 15 мм - под ручной привод, 90 мм - под электропривод.
Зависимость фактической высоты (H1) от номинальной (H) клапанов типа ВК (мм)
|
Н |
H1 |
Н |
H1 |
Н |
H1 |
Н |
H1 |
Н |
H1 |
|
100 |
109,2 |
500 |
514 |
900 |
918,8 |
1300 |
1323,6 |
1700 |
1728,4 |
|
150 |
159,2 |
550 |
564 |
950 |
968,8 |
1350 |
1373,6 |
1750 |
1778,4 |
|
200 |
210,4 |
600 |
615,2 |
1000 |
1020 |
1400 |
1424,8 |
1800 |
1829,6 |
|
250 |
260,4 |
650 |
665,2 |
1050 |
1070 |
1450 |
1474,8 |
1850 |
1879,6 |
|
300 |
311,6 |
700 |
716,4 |
1100 |
1121,2 |
1500 |
1526 |
1900 |
1930,8 |
|
350 |
361,6 |
750 |
766,4 |
1150 |
1171,2 |
1550 |
1576 |
1950 |
1980,8 |
|
400 |
412,8 |
800 |
817,6 |
1200 |
1222,4 |
1600 |
1627,2 |
2000 |
2032 |
|
450 |
462,8 |
850 |
867,6 |
1250 |
1272,4 |
1650 |
1677,2 |
|
|
Аэродинамические характеристики
МАРКИРОВКА:
Воздушный клапан ВК-700*400-РП
где: ВК – тип воздушного клапана;
700*400 – типоразмер (по прямоугольному присоединительному сечению) (LxH), мм;
РП – исполнение клапана с ручным приводом.
