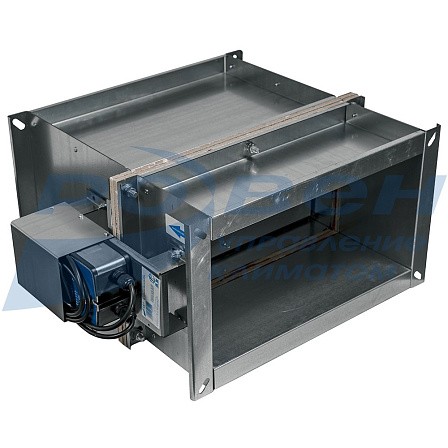

Клапан противопожарный ОЗ-180


Клапан противопожарный ОЗ изготавливается с режимами работы:
- (НО) нормально открытый (огнезадерживающий);
 - (НЗ) нормально закрытый (приточные, вытяжные и дымоудаления).

	 Нормально открытый (НО) предназначен для блокирования распространения огня и продуктов горения по воздуховодам, шахтам и каналам систем вентиляции и кондиционирования при пожаре в зданиях и сооружениях различного назначения. Устанавливается в проемах или в местах прохода указанных систем через противопожарные преграды с нормируемым пределом огнестойкости (противопожарные стены, перегородки и перекрытия).
	 Нормально закрытый (НЗ) предназначен для использования в системах приточной и вытяжной противодымной вентиляции и в системах дымоудаления. Открывается во время или после пожара. Устанавливается в проемах стен, перекрытий, подвесных потолков, а также в торце воздуховодов.
	 Применение клапана ОЗ осуществляется в соответствии с требованиями СП 60.13330.2020, CП 7.13130.2013, ГОСТ Р 53301-2013 и действующими территориальными строительными нормами.
	 Климатическое исполнение и категория размещения - УЗ по ГОСТ 15150-69. Окружающая среда не должна содержать агрессивных паров и газов в концентрациях, разрушающих металлы, лакокрасочные покрытия и изоляцию.
	 Клапаны не подлежат установке в помещениях категорий А и Б по взрывопожароопасности, в системах вентиляции и местах отсоса взрывопожароопасных и агрессивных сред, а также в системах, не подвергающихся очистке от горючих отложений.
	 Клапаны ОЗ состоят из корпуса, заслонки и привода. Выпускаются прямоугольного сечения.
	 Клапаны прямоугольного сечения по умолчанию изготовлены с присоединительными фланцами.
	 Противопожарные клапаны ОЗ изготавливаются из оцинкованной стали.
Предел огнестойкости EI 180 где:
 E – потеря целостности. Она проявляется образованием в конструкции сквозных отверстий или трещин, через которые на обратную (необогреваемую) поверхность проникают продукты горения и (или) открытое пламя.
 I – Потеря теплоизолирующей способности. Она характеризуется повышением температуры на необогреваемой поверхности конструкции до предельных значений.
 180 – количество минут от начала огненного воздействия до проявления одного или нескольких признаков предельных состояний.
Конструктивно клапаны ОЗ-180 изготавливаются двухсекционными. В двухсекционных клапанах, между секциями проложен огнеупорный материал, выполняющий роль температурного шва.
Способы управления заслонкой клапана ОЗ
|
		 Тип привода  |

		 Принцип срабатывания привода  |

		 Механизм перевода заслонки  |

		 Способ перевода заслонки  |
||
|
		 в рабочее положение  |

		 в исходное положение  |

		 из рабочего положения в исходное (многократное использование)  |

		 Из исходного положения в рабочее  |
||
|
		 М  |

		 отключение питающего напряжения  |

		 возвратная пружина  |

		 электропривод  |

		 дистанционный с пульта управления  |

		 автоматический, по сигналам пожарной автоматики;
 дистанционный с пульта управления
 от кнопки/тумблера в месте установки клапана  |
|
		 вручную  |
|||||
|
		 Р  |

		 подача напряжения на соответствующие клеммы питания привода  |

		 электропривод  |

		 электропривод  |

		 дистанционный с пульта управления  |
|
|
		 вручную  |
|||||
|
		 ЭМ  |

		 подача напряжения на электромагнит*  |

		 возвратная пружина  |

		 -  |

		 вручную  |
|
* Подача напряжения на катушку электромагнита не более 1 минуты по требованиям производителя.
Удельное сопротивление дымогазопроницанию*
|
		 L*H, мм (проходное сечение клапана)  |

		 D, мм (диаметр проходного сечения клапана)  |

		 Удельное сопротивление, м3/кг  |
|
		 100*100...500*500  |

		 100...315  |

		 не менее 12000  |
|
		 свыше 500*500...1000*1000  |

		 355...710  |

		 13000...25000  |
|
		 свыше 1000*1000...1500*1000  |

		 800  |

		 свыше 25000  |
* Удельное сопротивление указано для цельного клапана (не в виде кассет) согласно таблицам типоразмерного ряда.
Габаритные и присоединительные размеры (мм)
	 Клапаны противопожарные ОЗ прямоугольного сечения изготавливаются с шагом 50 мм.
	 Клапаны размером свыше максимального изготавливаются в виде кассеты из нескольких цельных клапанов, при этом общая высота (H) кассеты не больше 1500 мм.
	 Длина (L) цельного клапана должна быть больше высоты (H).
Минимальные и максимальные размеры клапанов ОЗ прямоугольного сечения
|
		 Тип клапана  |

		 Проходное сечение (L*H), мм  |
||
|
		 минимальное  |

		 максимальное  |
||
|
		 цельного клапана  |

		 клапана в виде кассет  |
||
|
		 Канальный  |

		 200*200  |

		 1500*500 1000*1000  |

		 2000*1500  |
Типоразмеры клапанов ОЗ прямоугольного сечения канального типа

Клапаны ОЗ-180 прямоугольного сечения канального типа

Величина вылета заслонки клапанов ОЗ-180 прямоугольного сечения канального типа
|
		 H, мм  |

		 200  |

		 250  |

		 300  |

		 350  |

		 400  |

		 450  |

		 500  |

		 550  |

		 600  |

		 650  |

		 700  |

		 750  |

		 800  |

		 850  |

		 900  |

		 950  |

		 1000  |
|
		 B, мм  |

		 0  |

		 0  |

		 0  |

		 0  |

		 0  |

		 20  |

		 45  |

		 70  |

		 95  |

		 120  |

		 145  |

		 170  |

		 195  |

		 220  |

		 245  |

		 270  |

		 295  |
|
		 B1, мм  |

		 0  |

		 0  |

		 0  |

		 0  |

		 0  |

		 0  |

		 0  |

		 10  |

		 35  |

		 60  |

		 85  |

		 110  |

		 135  |

		 160  |

		 185  |

		 210  |

		 235  |
Масса клапанов ОЗ-180 прямоугольного сечения канального типа, кг

Клапаны ОЗ-180 канального типа в виде кассет

Коэффициент местного сопротивления ε клапанов ОЗ-180 канального типа

Площадь живого сечения клапанов ОЗ-180 прямоугольного сечения канального типа, м2

Характеристики электромагнитного привода и приводов производства РОВЕН
|
		 Характеристика  |

		 Электро-магнитный  |

		 Электромеханический РОВЕН*  |

		 Реверсивный РОВЕН*  |
|||||
|
		 RLF03-24S  |

		 RLF03-220S  |

		 RLF05-24S  |

		 RLF05-220S  |

		 RLE10- 24S  |

		 RLE10- 220S  |
|||
|
		 Время поворота, с  |

		 2  |

		 25...45 (возвратная пружина <15)  |

		 50...70 (возвратная пружина <25)  |

		 <30  |

		 <30  |
|||
|
		 Крутящий момент, Нм  |

		 -  |

		 3  |

		 3  |

		 5  |

		 5  |

		 10  |

		 10  |
|
|
		 Напряжение электропитания привода, В  |

		 24/220  |

		 ~24±10%  |

		 ~230±10%  |

		 ~24±10%  |

		 ~230±10%  |

		 24  |

		 220  |
|
|
		 Потребляемая мощность, Вт  |

		 во время вращения  |

		 70  |

		 5,0  |

		 5,0  |

		 5,0  |

		 5,0  |

		 4,0  |

		 4,0  |
|
		 в состоянии покоя  |

		 -  |

		 3,5  |

		 3,5  |

		 3,5  |

		 3,5  |

		 3,0  |

		 3,0  |
|
|
		 Рабочая температура, °С  |

		 -30...+50  |

		 -30..+50  |

		 -30..+50  |

		 -30..+50  |

		 -30..+50  |

		 -30..+50  |

		 -30..+50  |
|
|
		 Степень защиты  |

		 IP54  |

		 IP54  |

		 IP54  |

		 IP54  |

		 IP54  |

		 IP54  |

		 IP54  |
|
|
		 Вес, кг  |

		 1,5  |

		 1,2  |

		 1,2  |

		 1,8  |

		 1,8  |

		 1,8  |

		 1,8  |
|
* Полная информация по электроприводам РОВЕН в разделе "Электроприводы RWE/RWF, RLE/RLF".
Схемы установки клапанов

	 А - обслуживаемое помещение;
	 Б - помещение, смежное с обслуживаемым;
	 1 - строительная конструкция; 2 - корпус клапана; 3 - воздуховод; 4 - ось заслонки; 5 - наружная огнезащита; 6 – отрезок воздуховода; 7 - уголок, ограничивающий часть поверхности корпуса клапана, которая устанавливается в строительную конструкцию или покрывается огнезащитой (при установке клапана за пределами конструкции); 8 - защитный кожух, 9 - привод.
Электрические схемы подключения клапанов ОЗ
