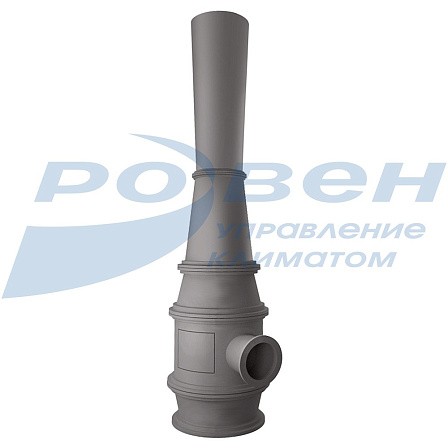

Эжектор низкого давления ЭИ-1-06
Эжекторы предназначены для удаления воздуха, содержащего взрывоопасные газы, пары и пыли, если для их перемещения отсутствуют вентиляторы.
Эжекторы низкого давления имеют производительность от 1000 до 12000 м3/ч при гидравлических потерях во всасывающих сетях от 50 до 300 Па и коэффициенте подмешивания β=1.
Для заказа и выбора эжектора по производительности и величине гидравлических потерь во всасывающих сетях необходимо указать модель и обозначение эжектора.
Технические характеристики и размеры (мм)
|
№ п/п |
Модель |
Производи-тельность, м3/ч |
pвс, Па |
Δpз, Па |
Δpн, Па |
Δpр, Па |
l1 |
l2 |
l3 |
lобщ |
d1 |
d2 |
d3 |
d4 |
D |
D1 |
Масса, кг |
|
6 |
ЭИ-6 |
1000 |
294 |
98 |
186 |
15,3 |
1680 |
522 |
830 |
3032 |
315 |
82 |
200 |
255 |
452 |
402 |
62,9 |
pвс - потери давления во всасывающей сети, Па; Δpз - потери давления в напорной части эжектора, Па; Δpн - давление, которое может быть израсходовано на напорный участок от вентилятора до сопла эжектора, Па; Δpр - резервное давление на случай установки над диффузором выхлопной шахты (на трение в шахте), Па.
