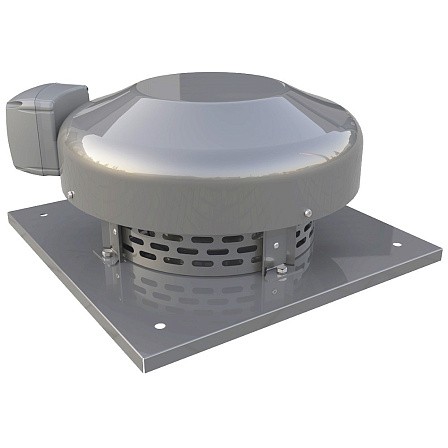

Вентилятор крышный ERF 220 центробежный ERA PRO

Вентиляторы предназначены для вытяжки из помещений воздуха и других невзрывоопасных смесей, имеющих температуру от -30°С до +60 °С. Выброс воздуха – горизонтальный.

Устройство вентиляторов

Вентилятор состоит из круглого корпуса (1), сверху которого смонтирована круглая защитная крышка (2) и установленного на квадратном основании (3). Внутри корпуса, на пластине (4), подвешен электродвигатель (7) с рабочим колесом с назад загнутыми лопатками (5), установленным непосредственно на внешнем роторе электродвигателя. В целях безопасности область рабочего колеса закрыта защитной сеткой (6).

Корпус вентилятора изготовлен из оцинкованной стали и имеет полимерное покрытие (цвет по RAL 7037). Комплектация асинхронным однофазным электродвигателем с внешним ротором и якорем с высоким омическим сопротивлением. Защита электродвигателя IP54, класс изоляции – F.

Вентиляторы крышные ERF устанавливаются только в горизонтальном положении на крыши различного типа, при этом ось вращения электродвигателя располагается вертикально. Монтаж производится на подготовленное основание или на вентиляционную шахту (воздуховод), выходящую на крышу.

Вентиляторы предназначены для наружной эксплуатации в условиях умеренного (У) климата 1-й категории размещения по ГОСТ 15150 при температуре окружающей среды от -30°С до +60 °С.
