Вентилятор VCZpl-200 (уценка Саратов)
- Корпус из пластика
- Колесо и двигатель с внешним ротором «Ebm-papst»
- Установка в любом положении
- Возможность регулировки скорости
- Класс защиты электродвигателя IP 44
- Максимальная температура перемещаемого воздуха +40°С
Причина уценки: Царапина на корпусе.

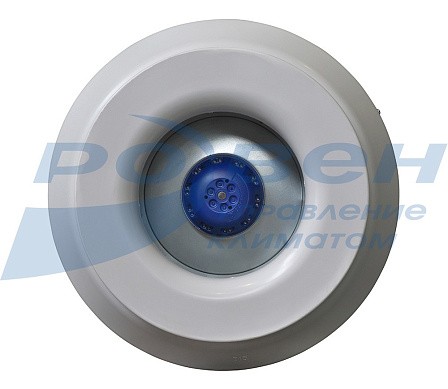

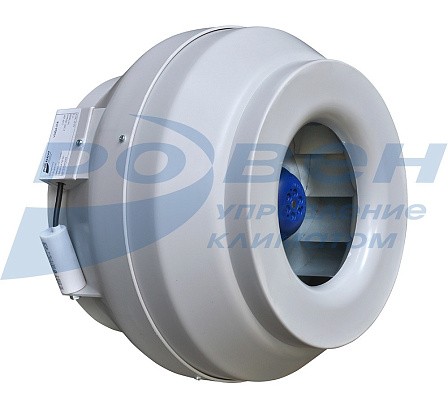

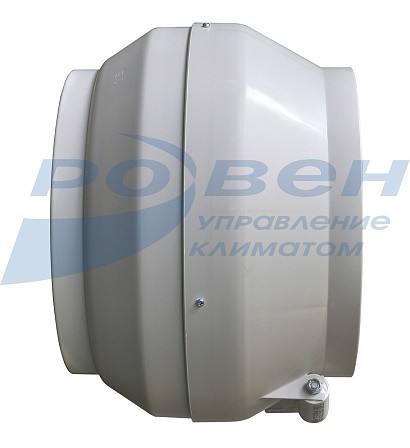

![Вентилятор канальный VCZpl-200 (фото 1).jpg Вентилятор канальный VCZpl-200 (фото 1).jpg](/upload/medialibrary/130/w9so6lk1744esvgdd0nraj4s03j5stt9.jpg)
![Вентилятор канальный VCZpl-200 (фото 2).jpg Вентилятор канальный VCZpl-200 (фото 2).jpg](/upload/medialibrary/a95/3b0weo60601bmpmaq0sfo4wsiy1mdjla.jpg)
![Вентилятор канальный VCZpl-200 (фото 3).jpg Вентилятор канальный VCZpl-200 (фото 3).jpg](/upload/medialibrary/1c9/52srww053pt8kwriznnq2y3f038q2z6f.jpg)
![Файлы](/local/static/build/img/icon_file.png)

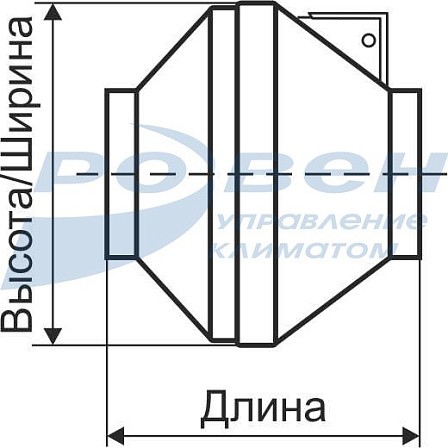

Габаритные и присоединительные размеры канальных вентиляторов серии VCZpl-200 (мм)
![VCZpl чертеж.jpg VCZpl чертеж.jpg](/upload/medialibrary/85c/85c73403eb3a185340784df5726572de.jpg)
Модель |
А |
В |
D |
VCZpl-200 |
200 |
340 |
250 |
Технические характеристики канальных вентиляторов серии VCZpl-200
Модель |
Напряжение/ частота, В/50Гц |
Число фаз |
Потребляемая мощность, кВт |
Ток, А |
Частота вращения, об/ мин |
Масса, кг |
Регулятор скорости |
VCZpl-200 |
220 |
1 |
0,12 |
0,52 |
2180 |
4,0 |
СРМ 500W |
Аэродинамические характеристики канальных вентиляторов серии VCZpl-200
![VCZpl-200_аэродинамика.jpg VCZpl-200_аэродинамика.jpg](/upload/medialibrary/03e/03e0be3898b6fbde94ca44b2f0861ba5.jpg)
Акустические характеристики канальных вентиляторов серии VCZpl-200
Модель |
Зона измерения |
Общий, дБА |
Уровень звуковой мощности, дБ в октавных полосах частот, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
VCZpl-200 |
в канал |
69 |
48 |
57 |
62 |
65 |
61 |
57 |
55 |
47 |
к окружению |
53 |
39 |
40,2 |
39,2 |
41,2 |
47,2 |
46,2 |
46,2 |
38,2 |
Электрическая схема подключения канальных вентиляторов серии VCZpl-200
![VCZpl элсхема.jpg VCZpl элсхема.jpg](/upload/medialibrary/152/1521393dce590792587467499023bb04.jpg)
